Come funziona un giunto rigido e dove viene utilizzato?

Che cos'è un giunto rigido e come trasmette la coppia

Un giunto rigido unisce due alberi in quello che funziona come un unico albero continuo, trasmettendo la coppia direttamente attraverso una connessione solida senza alcun meccanismo integrato per assorbire il disallineamento dell'albero. Ciò differisce fondamentalmente dai giunti flessibili o di sicurezza, che includono una qualche forma di compensazione o capacità di scorrimento. Poiché un accoppiamento rigido trasferisce il movimento e il carico in modo fisso e inflessibile, il design dipende interamente dall'allineamento preciso tra gli alberi collegati per funzionare correttamente nel tempo.

Nessuna capacità di compensazione e requisiti di allineamento

Una caratteristica distintiva di a accoppiamento rigido è che non può compensare lo spostamento radiale, assiale o angolare tra i due alberi collegati, il che significa che l'installazione deve essere centrata con precisione prima che il giunto venga messo in servizio. Qualsiasi deviazione dal vero allineamento durante l'installazione non viene assorbita dal giunto stesso, a differenza di un giunto flessibile progettato per adattarsi a un certo intervallo di disallineamento. Invece, il disallineamento in un sistema ad accoppiamento rigido si trasferisce direttamente ai cuscinetti e all'albero, il che può accelerare l'usura se la configurazione iniziale non viene eseguita con misurazioni e regolazioni attente.

Rigidità strutturale e capacità di coppia

La forte rigidità è una caratteristica fondamentale di questo tipo di giunto, supportata da una struttura semplice e da un'elevata rigidità che gli consente di trasmettere coppie elevate senza ritardi o giochi tra l'albero motore e quello condotto. Poiché non vi è alcun elemento flessibile che assorba il movimento, il trasferimento della coppia attraverso un giunto rigido avviene con un ritardo di rotazione minimo, il che è importante per le applicazioni in cui la fasatura precisa tra gli alberi collegati fa parte della progettazione complessiva del sistema. Questa rigidità significa anche che il carico torsionale viene trasportato attraverso il corpo del giunto stesso anziché distribuito su un materiale ammortizzante, ponendo maggiore importanza nella scelta di un giunto dimensionato adeguatamente per la coppia coinvolta.

Assenza di buffering e sensibilità agli urti

I giunti rigidi non forniscono alcuna funzione di ammortizzazione o di riduzione delle vibrazioni, il che lascia il sistema collegato sensibile ai carichi di impatto improvvisi che un design di giunto flessibile o smorzato aiuterebbe altrimenti ad assorbire. Questa forma caratteristica è quella in cui vengono generalmente applicati i giunti rigidi, poiché le apparecchiature esposte a frequenti carichi d'urto o a coppie fluttuanti generalmente beneficiano maggiormente di un tipo di giunto con una certa capacità di ammortizzazione. In condizioni operative stabili e con basse vibrazioni, tuttavia, questa mancanza di ammortizzazione è meno preoccupante e il trasferimento diretto della coppia diventa un vantaggio piuttosto che una limitazione.

Caratteristiche principali del giunto rigido

• Nessuna compensazione dello spostamento radiale, assiale o angolare
• Struttura semplice e ad alta rigidità per una grande trasmissione di coppia
• Ritardo rotazionale o gioco minimo durante il funzionamento
• Nessun buffering, rendendo il sistema sensibile ai carichi d'impatto
• Centraggio preciso dell'albero richiesto durante l'installazione

Giunti a flangia e giunti a morsetto come tipi rappresentativi

Gli accoppiamenti a flangia e gli accoppiamenti a morsetto rappresentano le due forme comuni di accoppiamento rigido utilizzate nelle apparecchiature industriali. Un accoppiamento a flangia collega due metà della flangia montate sull'albero attraverso un anello di bulloni, distribuendo la coppia in modo uniforme attraverso la disposizione dei bulloni e formando un giunto sufficientemente rigido da comportarsi come parte di una linea d'albero continua. Un accoppiamento a morsetto, a volte indicato come accoppiamento diviso o a manicotto, racchiude le estremità dell'albero all'interno di un alloggiamento diviso che viene serrato con bulloni, facendo presa sulla superficie dell'albero attraverso la forza di serraggio anziché una connessione con chiavetta o flangiata.

I giunti rigidi a morsetto, come i design di tipo JK o JKW, sono generalmente preferiti laddove l'installazione e la rimozione devono avvenire senza far scorrere il giunto lungo la lunghezza dell'albero, poiché l'alloggiamento diviso può essere aperto e chiuso attorno all'albero in posizione. Gli accoppiamenti a flangia, al confronto, tendono ad adattarsi alle applicazioni in cui un giunto bullonato offre uno smontaggio più semplice per la manutenzione su corse d'albero più lunghe.

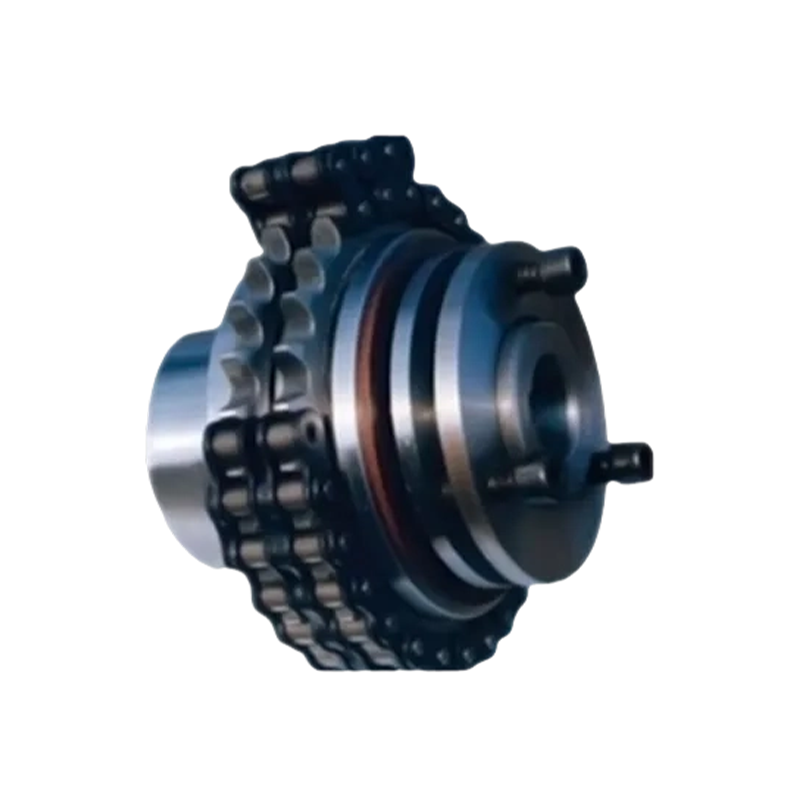

Protezione da sovraccarico correlata nei giunti di sicurezza di tipo ad attrito

Mentre un giunto rigido standard non ha una protezione da sovraccarico incorporata, una categoria correlata di giunti di sicurezza a frizione colma questa lacuna consentendo uno scorrimento controllato una volta che la coppia supera una soglia preimpostata, coprendo generalmente un intervallo di coppia nominale da circa 6,3 N·m a 9.500 N·m a seconda del modello. Quando il carico del sistema supera questo valore preimpostato, la coppia di attrito scivola invece di trasmettere l'intera forza di sovraccarico a valle, il che aiuta a isolare i motori e le apparecchiature collegate da improvvisi picchi di coppia. La regolazione del dado della molla su questi modelli consente di impostare la soglia di coppia per soddisfare i requisiti specifici di un determinato sistema di trasmissione.

I materiali di attrito utilizzati in questo tipo di accoppiamento sono generalmente selezionati per la resistenza all'usura e la tolleranza al calore, poiché la coppia di attrito subisce ripetuti cicli di contatto e slittamento durante la vita utile dell'attrezzatura. L'efficienza della trasmissione in questi progetti viene comunemente mantenuta al di sopra del 95% anche dopo ripetuti eventi di protezione, riflettendo la durabilità intrinseca del materiale di attrito e del gruppo molla. Questa combinazione di struttura compatta, tolleranza allo spostamento durante gli eventi di slittamento e ridotto trasferimento degli urti rende i giunti di sicurezza ad attrito una tecnologia comune nei sistemi di trasmissione in cui sono presenti anche giunti rigidi.

Applicazioni in tutte le apparecchiature industriali

I giunti rigidi vengono generalmente applicati in macchine utensili, pompe, compressori e sistemi di azionamento di nastri trasportatori dove l'allineamento dell'albero può essere controllato con precisione durante l'installazione e dove le condizioni operative rimangono relativamente stabili senza frequenti carichi d'urto. Anche le apparecchiature di precisione, compresi alcuni sistemi servoazionati, si basano su accoppiamenti rigidi in cui l'assenza di gioco supporta un trasferimento accurato del movimento tra i componenti collegati.

Fattori da considerare quando si seleziona un giunto rigido

Confermare che l'allineamento dell'albero possa essere raggiunto e mantenuto entro una tolleranza ristretta è un punto di partenza prima di impegnarsi in un giunto rigido, poiché qualsiasi disallineamento continuo si traduce direttamente nell'usura del cuscinetto e dell'albero anziché essere assorbito dal giunto. Anche i requisiti di coppia devono essere abbinati attentamente alla capacità nominale del giunto, dato che un design rigido trasporta il carico attraverso una struttura rigida senza un elemento flessibile per distribuire picchi imprevisti.

Per i sistemi in cui il carico da impatto o il rischio di sovraccarico occasionale rappresentano un problema, l'abbinamento di un giunto rigido con un dispositivo di protezione separato, come un giunto di sicurezza di tipo a frizione, è un approccio comune per combinare la trasmissione della coppia rigida con uno strato di protezione da sovraccarico. Valutare se il design di una flangia o di un morsetto si adatta meglio all'accesso per la manutenzione e al processo di installazione in un determinato sito aiuta anche a restringere la scelta tra i due tipi rappresentativi di giunti rigidi.
