Caratteristiche di progettazione strutturale del giunto elastico a forma di prugna

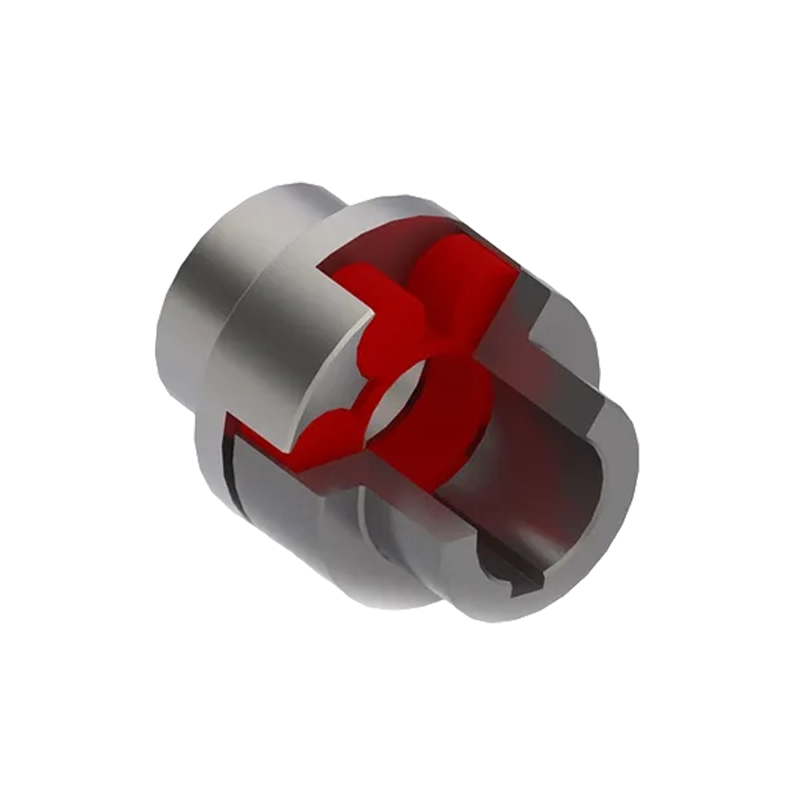

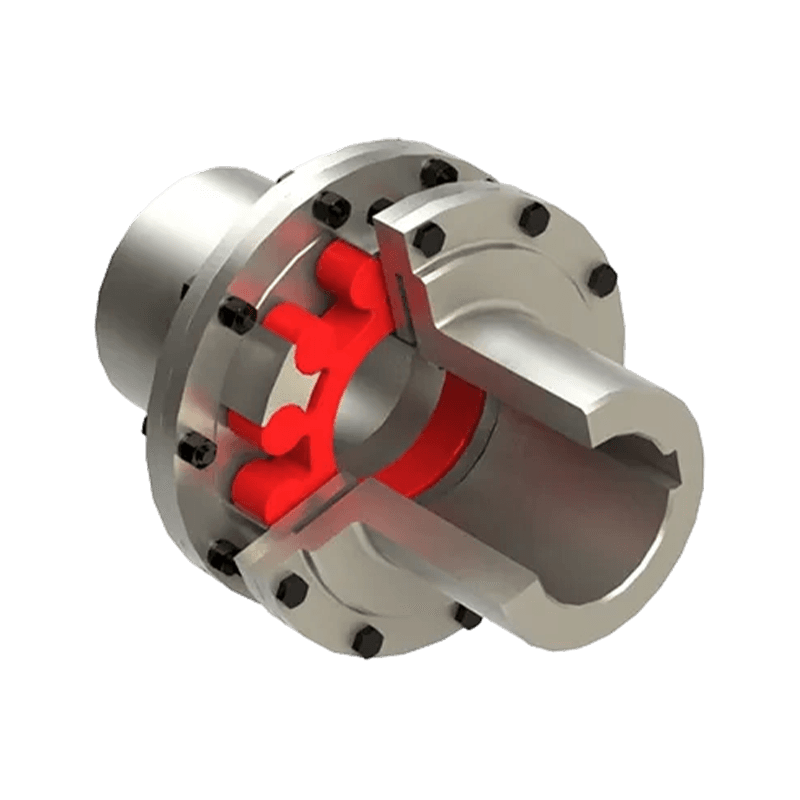

Il disegno di a Giunto elastico a forma di prugna si concentra sulla trasmissione stabile della coppia, sulla riduzione delle vibrazioni e sulla capacità di compensare il disallineamento dell'albero durante il funzionamento meccanico. La struttura è tipicamente costituita da due mozzi metallici lavorati con precisione e un inserto in elastomero a forma di elemento a prugna o a stella multilobato. Questo concetto di design è strettamente correlato al principio di funzionamento di a Accoppiamento a mascella e accoppiamento a ragno , dove un elemento flessibile posto tra due mozzi assorbe gli urti e consente un leggero movimento durante il funzionamento. L'inserto in elastomero è installato tra le ganasce dei mozzi, consentendo flessibilità torsionale pur mantenendo una forte efficienza di trasmissione della coppia. La geometria dell'inserto prugna distribuisce lo stress su più superfici di contatto, prevenendo la concentrazione localizzata della forza durante la rotazione. Quando la coppia viene trasmessa attraverso il giunto, l'elastomero si comprime leggermente all'interno delle fessure delle ganasce, assorbendo le fluttuazioni di energia e uniformando il processo di trasferimento di potenza. Questo approccio strutturale migliora la stabilità operativa e riduce le vibrazioni sui macchinari collegati. Inoltre, il design riduce il contatto metallo-metallo, riducendo al minimo il rumore e l'usura meccanica durante il funzionamento a lungo termine.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. integra l'analisi ingegneristica assistita da computer nello sviluppo strutturale dei nostri giunti. Attraverso la modellazione digitale e la simulazione meccanica, analizziamo i modelli di deformazione dell'elemento elastico della crociera e valutiamo la distribuzione delle sollecitazioni durante il carico di torsione. Questo processo consente ai nostri ingegneri di perfezionare il profilo dell'inserto a forma di prugna in modo che il nostro giunto mantenga un'elasticità costante e un equilibrio strutturale durante il funzionamento. Il principio di progettazione modulare consente inoltre al giunto di adattarsi a diverse dimensioni di alberi e livelli di coppia. Regolando le dimensioni del mozzo e la durezza dell'elastomero, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. produce giunti elastici a forma di prugna che funzionano in modo simile ai sistemi avanzati Jaw Coupling e Spider Coupling, pur mantenendo un'elevata efficienza in un'ampia gamma di applicazioni industriali tra cui miniere, metallurgia, attrezzature idriche e macchinari portuali.

La scelta del materiale influenza direttamente le prestazioni strutturali e la durata di un giunto elastico a prugna. I mozzi sono generalmente realizzati in acciaio legato ad alta resistenza o acciaio al carbonio, garantendo una rigidità sufficiente per resistere a carichi di coppia elevati senza deformazioni. I processi di trattamento termico migliorano la durezza superficiale e la resistenza alla fatica, consentendo ai mozzi di mantenere la precisione dimensionale durante la rotazione continua. Anche qui si applicano i principi di progettazione utilizzati nei sistemi Jaw Coupling e Spider Coupling, dove una struttura rigida del mozzo supporta un elemento elastomerico flessibile che assorbe urti e vibrazioni. L'inserto in elastomero, comunemente chiamato elemento a ragno, è il componente principale responsabile della flessibilità. Il materiale utilizzato per questo ragno deve bilanciare elasticità, resistenza alla trazione e resistenza alla fatica. Se il materiale è troppo morbido l'efficienza di trasmissione della coppia diminuisce; se è troppo duro l'assorbimento delle vibrazioni risulta limitato. Gli ingegneri devono quindi selezionare elastomeri con durezza Shore adeguata per soddisfare i requisiti di coppia operativa. Materiali come il poliuretano o la gomma sintetica specializzata sono comunemente usati per la loro resistenza all'usura, all'esposizione all'olio e alle fluttuazioni di temperatura.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. conduce test completi sui materiali per garantire prestazioni costanti. I test di laboratorio comprendono la valutazione della resistenza alla trazione, la misurazione del compression set, le prove di fatica dinamica e l'analisi dell'invecchiamento termico. Questi test confermano che la crociera in elastomero mantiene la flessibilità durante milioni di cicli di rotazione senza fessurazioni o deformazioni permanenti. Anche l'interazione tra il materiale del mozzo e il materiale della crociera influenza l'efficienza complessiva del giunto. Le ganasce metalliche devono avere superfici di contatto lisce e precise in modo che l'elemento a raggiera possa comprimersi uniformemente durante la trasmissione della coppia. Attraverso combinazioni di materiali ottimizzate, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. garantisce che i nostri giunti elastici a forma di prugna forniscano prestazioni paragonabili ai sistemi di accoppiamento a mascella e accoppiamento a ragno di alta qualità ampiamente utilizzati nella trasmissione di potenza industriale. Questo design equilibrato dei materiali consente ai nostri giunti di funzionare in modo affidabile in ambienti difficili come attrezzature minerarie, macchinari metallurgici, sistemi di sollevamento e impianti di trattamento delle acque.

Una caratteristica strutturale significativa di un giunto elastico a prugna è la sua capacità di compensare il disallineamento dell'albero mantenendo un'efficiente trasmissione della coppia. Durante l'installazione dei macchinari o il funzionamento a lungo termine, raramente viene mantenuto il perfetto allineamento tra gli alberi collegati. L'espansione termica, le vibrazioni meccaniche e i movimenti strutturali possono creare un disallineamento angolare, parallelo o assiale. L'elemento elastico a raggiera all'interno del giunto compensa queste deviazioni senza trasferire sollecitazioni eccessive agli alberi o ai cuscinetti. Questo concetto funzionale rispecchia il comportamento operativo di un giunto a ganascia e di un giunto a ragno, in cui il ragno in elastomero si flette tra le ganasce metalliche. Il design a forma di prugna consente una deformazione controllata sotto carico, consentendo al giunto di assorbire le deviazioni di allineamento continuando a trasmettere il movimento rotatorio in modo fluido. I lobi multipli dello spider distribuiscono lo stress torsionale su diversi punti di contatto, prevenendo l'affaticamento localizzato.

Il disallineamento angolare si verifica quando i due alberi si intersecano con un leggero angolo anziché formare una linea retta. In questa situazione, l'elemento spider si flette lateralmente mentre i mozzi ruotano, impedendo che le sollecitazioni di flessione raggiungano gli alberi. Il disallineamento parallelo si verifica quando gli alberi rimangono paralleli ma si spostano lateralmente. Il ragno elastico assorbe questo spostamento attraverso la compressione e l'espansione all'interno delle fessure delle ganasce. Anche il disallineamento assiale, che può verificarsi a causa della crescita termica nei sistemi ad albero lungo, viene compensato attraverso una leggera compressione dell'inserto in elastomero. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. utilizza l'analisi degli elementi finiti e apparecchiature di prova rotazionale per valutare la tolleranza al disallineamento nei nostri giunti. Questi test misurano la rigidità torsionale, la flessibilità angolare e i livelli di vibrazione in condizioni operative simulate. Il nostro team di ingegneri regola la geometria dello spider e la durezza del materiale per ottimizzare la flessibilità mantenendo la capacità di coppia. Attraverso questo approccio progettuale, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. produce giunti elastici a forma di prugna che forniscono una compensazione affidabile del disallineamento simile ai sistemi avanzati di accoppiamento a mascella e accoppiamento a ragno utilizzati nelle moderne apparecchiature industriali.

I macchinari industriali operano spesso in condizioni di carico fluttuanti, in particolare in apparecchiature quali trasportatori, frantoi, pompe e gru. Queste macchine sperimentano picchi di coppia durante l'avvio, la frenata o i cambiamenti improvvisi del carico. Il giunto elastico a forma di prugna assorbe questi urti attraverso la deformazione elastica dell'inserto spider, che funge da ammortizzatore torsionale tra i due mozzi. L'elemento a stella si comprime leggermente quando la coppia aumenta improvvisamente, immagazzinando energia meccanica all'interno del materiale elastomerico. Man mano che il carico si stabilizza, il materiale ritorna gradualmente alla sua forma originale, rilasciando l'energia immagazzinata in modo controllato. Questo processo riduce lo stress meccanico improvviso e rende più fluido il processo di trasmissione della potenza. Lo stesso principio è ampiamente utilizzato nei progetti Jaw Coupling e Spider Coupling, in cui l'elemento spider funge da interfaccia smorzante tra i mozzi metallici.

La forma multilobata migliora l'assorbimento delle vibrazioni distribuendo uniformemente le forze di compressione sull'inserto. Invece di concentrare la forza su un'unica superficie, ciascun lobo partecipa all'assorbimento delle fluttuazioni torsionali. Questo design riduce l'ampiezza delle vibrazioni e limita il rumore generato dai macchinari rotanti. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. valuta le prestazioni di smorzamento utilizzando apparecchiature di prova dinamiche che misurano i livelli di vibrazione, la risposta alla fluttuazione della coppia e la stabilità rotazionale. I nostri ingegneri analizzano come i diversi livelli di durezza dell'elastomero influenzano la riduzione delle vibrazioni e l'efficienza della trasmissione della coppia. I risultati di questi test guidano la progettazione di inserti a stella adatti a vari settori. Ad esempio, gli elastomeri più morbidi forniscono una maggiore capacità di smorzamento per pompe e compressori, mentre i materiali più duri forniscono una maggiore capacità di coppia per i macchinari minerari pesanti. Combinando la geometria ottimizzata del ragno con la costruzione durevole del mozzo, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. sviluppa giunti elastici a forma di prugna che funzionano efficacemente in ambienti industriali esigenti condividendo gli stessi vantaggi meccanici riscontrati nelle soluzioni avanzate di accoppiamento a mascella e accoppiamento a ragno.

Il design strutturale di un giunto elastico a forma di prugna consente una configurazione modulare, consentendo al giunto di adattarsi alle diverse dimensioni dei macchinari e ai requisiti operativi. L'accoppiamento è costituito da due mozzi e un inserto a stella rimovibile, che semplificano la manutenzione e la sostituzione. Questo concetto modulare è simile alla struttura di un giunto a mascella o a ragno, in cui l'elemento in elastomero può essere sostituito indipendentemente dai mozzi metallici. Diversi sistemi di macchinari richiedono capacità di coppia e diametri dell'albero diversi. Il design modulare dell'accoppiamento consente agli ingegneri di selezionare le dimensioni appropriate del mozzo scegliendo al tempo stesso crociere in elastomero con diversi livelli di durezza. Questa flessibilità semplifica l'integrazione delle apparecchiature e garantisce prestazioni costanti in diverse applicazioni. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. produce un'ampia gamma di dimensioni di giunti per supportare diversi settori. Il nostro approccio modulare supporta anche configurazioni personalizzate per apparecchiature non standard. Gli ingegneri possono modificare le dimensioni del foro del mozzo, i profili della chiavetta e la durezza della crociera per adattarli a condizioni operative specifiche.

L'efficienza della manutenzione migliora anche grazie al design modulare. Quando l'elemento spider risulta usurato dopo un funzionamento a lungo termine, i tecnici possono rimuovere il vecchio inserto e installarne uno nuovo senza smontare l'intero sistema di azionamento. Ciò riduce i tempi di inattività e semplifica le procedure di manutenzione. Attraverso principi di progettazione scalabili, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. garantisce che i nostri giunti elastici a forma di prugna rimangano compatibili con un'ampia gamma di macchinari industriali, pur mantenendo la flessibilità operativa tipicamente associata ai gruppi di accoppiamento a mascella e accoppiamento a ragno ad alte prestazioni.

Processi produttivi accurati giocano un ruolo significativo nelle prestazioni strutturali di un giunto elastico a forma di prugna. I mozzi devono essere lavorati con elevata precisione dimensionale per mantenere l'allineamento tra gli alberi collegati. Qualsiasi squilibrio o eccentricità può causare vibrazioni, compressione irregolare della crociera e riduzione della durata operativa. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. gestisce impianti di produzione avanzati che includono officine pesanti e officine di precisione dotate di centri di lavoro CNC. Queste strutture ci consentono di produrre mozzi di accoppiamento con tolleranze precise e finiture superficiali lisce. Durante la produzione, i fori del mozzo vengono lavorati per corrispondere accuratamente alle dimensioni dell'albero, garantendo il corretto adattamento e la trasmissione della coppia. Anche i profili delle ganasce sono lavorati con cura in modo che l'inserto del ragno entri in contatto uniformemente con ciascuna superficie durante la rotazione. Questo livello di precisione è essenziale anche nella produzione di giunti a ganascia e giunti a ragno, dove le superfici irregolari potrebbero causare un'usura prematura dell'elastomero.

Le procedure di assemblaggio sono attentamente controllate per garantire la corretta installazione dell'inserto della crociera e il fissaggio sicuro dei mozzi agli alberi. La verifica dell'allineamento e le prove di bilanciamento dinamico confermano che il giunto assemblato ruota dolcemente senza eccessive vibrazioni. Attraverso rigorose misure di controllo della qualità, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. mantiene standard di produzione coerenti. Ciò garantisce che i nostri giunti elastici a forma di prugna forniscano prestazioni stabili paragonabili agli affidabili prodotti Jaw Coupling e Spider Coupling utilizzati nei sistemi di trasmissione industriali pesanti.
