Giunto a ingranaggi del tamburo GA (Q/YG12006X-2018)

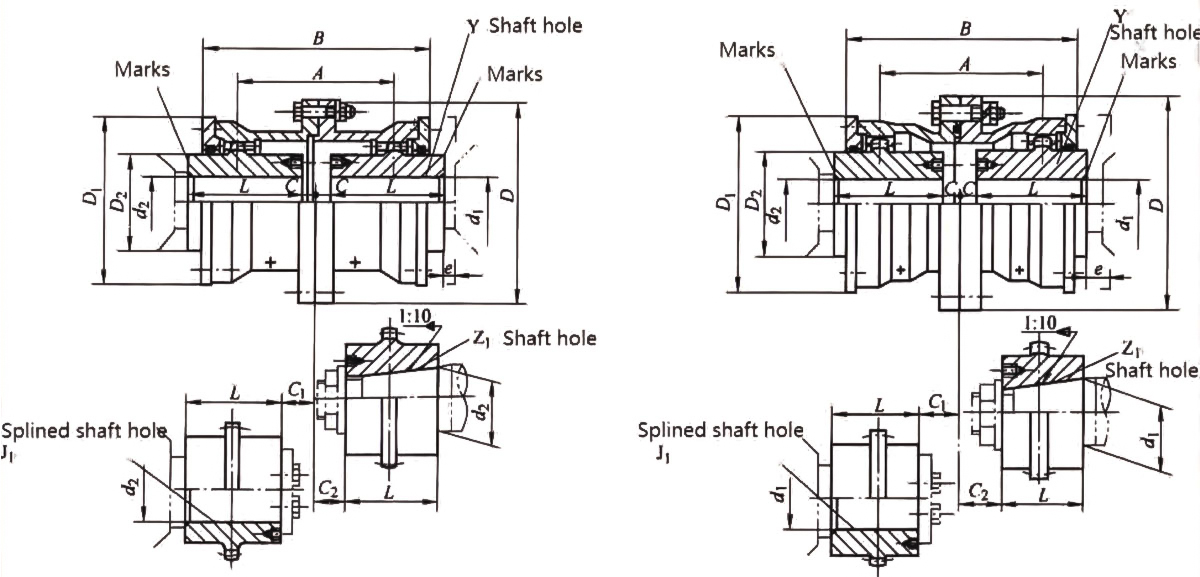

Struttura del prodotto e principio di funzionamento:

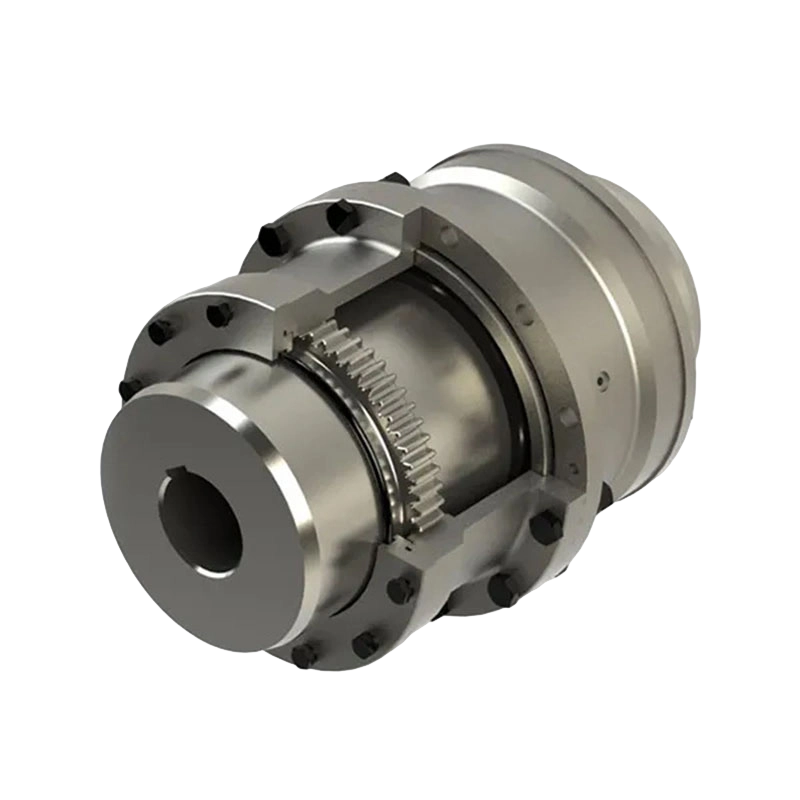

Questo giunto è costituito principalmente da due mozzi dentati con dentatura esterna e un componente a manicotto flessibile a forma di tamburo con dentatura interna. I mozzi sono tipicamente montati sugli alberi dell'attrezzatura motrice e condotta, mentre il componente del tamburo si inserisce perfettamente tra di loro; la coppia viene trasmessa in modo efficiente attraverso l'ingranamento preciso dei denti degli ingranaggi interni ed esterni. L'esclusivo design dei denti a forma di tamburo è la chiave per ottenere una connessione flessibile, consentendo un certo grado di disallineamento tra gli alberi collegati.

Principali vantaggi prestazionali:

1. Capacità di coppia elevata:
Progettato con precisione, il giunto della serie GA è in grado di sopportare carichi di coppia estremamente elevati, rendendolo ideale per applicazioni industriali pesanti.

2. Compensazione completa del disallineamento:
Il componente del tamburo flessibile del giunto compensa il disallineamento angolare, radiale e assiale tra gli alberi. Questa flessibilità riduce efficacemente lo stress meccanico sull'apparecchiatura, prolungando significativamente la durata dei cuscinetti e di altri componenti critici.

3. Costruzione robusta e durevole:
Realizzato utilizzando materiali di alta qualità, come acciaio o ghisa duttile, il prodotto mostra un'eccezionale resistenza ai carichi d'urto pesanti e mantiene un funzionamento stabile in ambienti industriali difficili caratterizzati da alte temperature o condizioni corrosive.

4. Funzionamento efficiente e senza giochi:
L'ingranamento preciso dei denti degli ingranaggi garantisce una connessione senza gioco, garantendo una trasmissione di potenza fluida ed efficiente senza la necessità di componenti di regolazione aggiuntivi.

5. Facilità di installazione e manutenzione:
Grazie al suo design semplice e al numero minimo di parti mobili, il giunto è straordinariamente facile da installare e manutenere, contribuendo a ridurre al minimo i tempi di fermo delle apparecchiature e a ridurre i costi operativi.

Specifiche tecniche principali:
Il giunto della serie GA è disponibile in un'ampia gamma di modelli, da GA1 a GA30, per soddisfare diversi diametri dell'albero e requisiti di coppia:

1. Intervallo di coppia:
La capacità di coppia nominale copre un ampio spettro, da 800 N·m (GA1) fino a 3.500.000 N·m (GA30).

2. Capacità di coppia migliorata:
Quando le superfici dei denti degli ingranaggi subiscono trattamenti di nitrurazione o indurimento superficiale, la coppia nominale può essere aumentata di un fattore 1,3 rispetto alle specifiche standard, aumentando così ulteriormente la capacità di carico.

3. Prestazioni di velocità:
I modelli più piccoli (come il GA1) presentano una velocità di rotazione consentita fino a 7.100 giri/min, dimostrando un'eccezionale stabilità alle alte velocità.

4. Compatibilità dimensionale:
Il diametro massimo del foro (dz) raggiunge i 220 mm, consentendo la compatibilità con le dimensioni dell'albero di un'ampia varietà di macchinari industriali.

Ampi campi di applicazione:
Grazie alla sua eccezionale affidabilità e capacità di compensazione, questo giunto è ampiamente utilizzato nei seguenti settori:

Estrazione mineraria ed estrattiva:
Impiegato in macchinari pesanti, come sistemi di trasporto e frantoi, che comportano carichi di coppia elevati e disallineamento dell'albero.

Industria siderurgica:
Adatto per apparecchiature che richiedono una trasmissione stabile della coppia, come laminatoi per acciaio e forni rotanti.

Cellulosa e carta:
Fornisce una trasmissione di potenza affidabile nelle condizioni operative impegnative che si trovano in macchinari come macchine per la carta e pulper.

Ingegneria marina e offshore:
Utilizzato frequentemente nei sistemi di propulsione navale, nei propulsori e nei macchinari di coperta, dove mantiene prestazioni eccezionali anche in ambienti marini difficili.
