I vantaggi e le caratteristiche del giunto elastico a perno

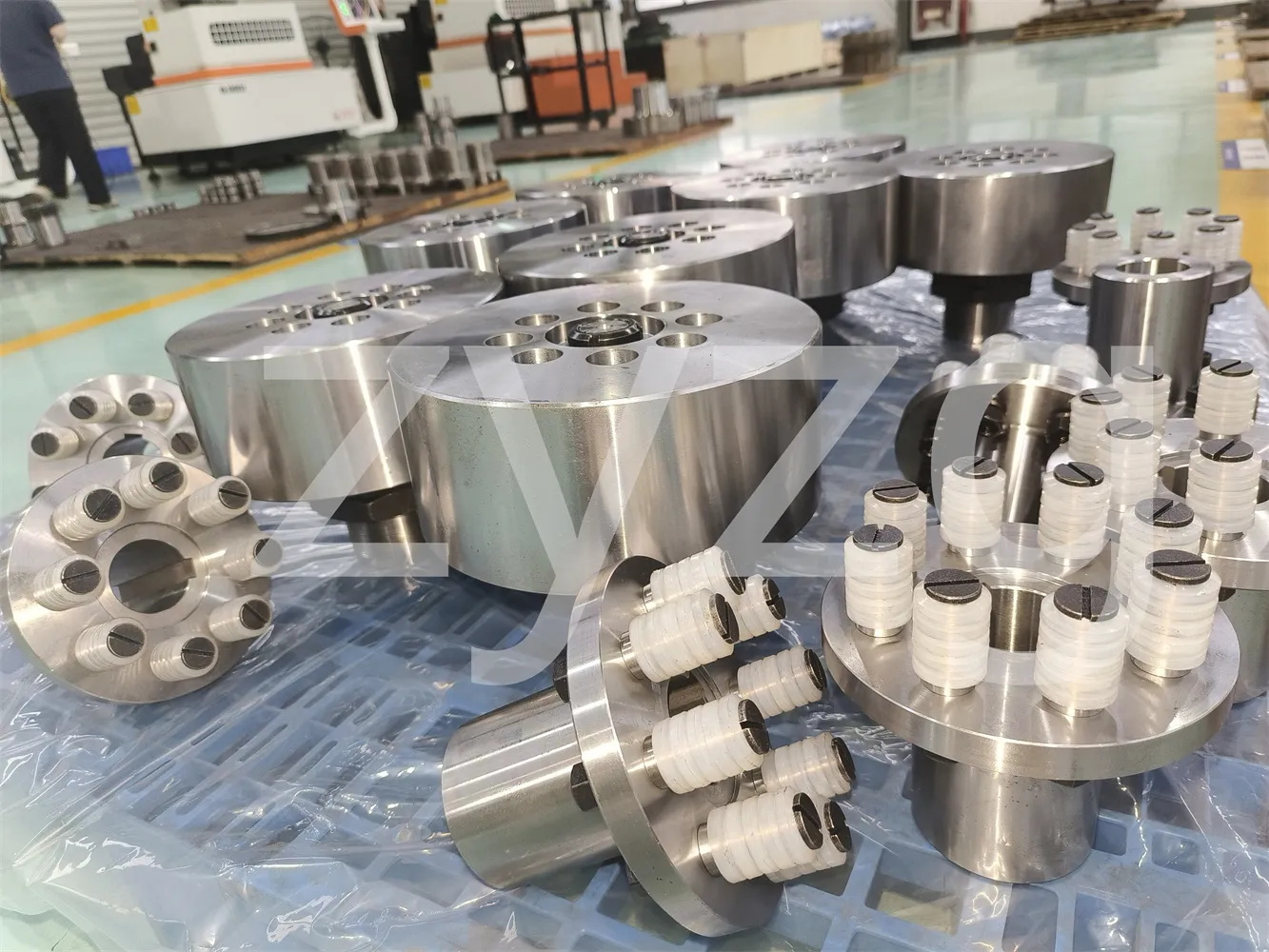

Il giunto a perno elastico è un dispositivo che inserisce un perno della colonna in materiale elastico semimetallico nei fori della flangia di due giunti, ottenendo così la metà della connessione del giunto. Il materiale dell'elemento elastico è generalmente nylon, che ha la capacità di compensare leggermente lo sfasamento dei due alberi. L'elemento elastico lavora sotto sforzo di taglio e ha scarsa affidabilità di funzionamento, ed è adatto solo per sistemi di alberi di trasmissione a media velocità con requisiti di affidabilità inferiori. Non è adatto a condizioni di lavoro con requisiti di affidabilità più elevati. Vediamo ora i vantaggi e le caratteristiche dell'accoppiamento a perno elastico.

Il giunto elastico a perno è adatto a diversi sistemi di trasmissione coassiale. Trasmette la coppia utilizzando la resistenza al taglio della sezione trasversale delle aste in nylon, con una coppia nominale di 160 - 160.000 N.M e un intervallo di temperature di lavoro di -20 - 80. La struttura è semplice, con capacità di ammortizzazione e riduzione delle vibrazioni e una certa capacità di compensare l'offset dell'albero. È adatto per l'uso in ambienti che non sopprimono il rumore. La quantità di correzione consentita rientra in un angolo compreso tra 0,15 e 0,25 mm verso 0,5.

L'accoppiamento a perno elastico ha le seguenti caratteristiche:

1. A causa dell'ampia trasmissione della coppia, a parità di coppia, spesso ha un diametro di rotazione inferiore rispetto all'accoppiamento a denti, ha un volume ridotto e un peso leggero. Può sostituire parzialmente l'accoppiamento a dente.

2. Rispetto all'accoppiamento a denti, ha una struttura più semplice, meno componenti, è facile da produrre e non richiede una macchina per la lavorazione degli ingranaggi.

3. La manutenzione è comoda, la durata è lunga e il perno della colonna in nylon può essere sostituito rimuovendo il deflettore.

4. Il perno della colonna in nylon è un materiale autolubrificante, non richiede lubrificazione, il che non solo consente di risparmiare olio lubrificante ma purifica anche l'ambiente di lavoro.

5. La riduzione dell'energia delle vibrazioni è scarsa e il rumore è elevato.

Scenari applicabili per l'accoppiamento con perno elastico: L'elemento elastico dell'accoppiamento con perno elastico utilizza generalmente nylon, che ha la capacità di compensare leggermente l'offset dei due alberi. L'elemento elastico funziona sotto sforzo di taglio e l'affidabilità di funzionamento è molto scarsa. È adatto solo per sistemi di alberi di trasmissione a media velocità con requisiti di affidabilità inferiori e non adatto a condizioni di lavoro con requisiti di affidabilità più elevati.

Vantaggi dell'accoppiamento a perno elastico:

1. Il giunto elastico a perno trasmette la coppia attraverso la forza di attrito generata dalla forza di serraggio del gruppo perno della colonna sulla superficie di contatto, comprimendo il manicotto elastico in gomma. È adatto per l'installazione in sistemi con base rigida, altezza di installazione medio-alta, carichi d'urto ridotti e requisiti di riduzione delle vibrazioni bassi per sistemi ad albero motore di piccole e medie dimensioni.

2. Il funzionamento del manicotto elastico è compresso e deformato. A causa dello spessore sottile, del volume ridotto e della deformazione elastica limitata del manicotto elastico, l'accoppiamento elastico del perno può compensare lo spostamento e l'elasticità della linea dell'albero, ma la quantità di compensazione consentita per lo spostamento della linea dell'albero è piccola e l'elasticità è debole.

3. La struttura del giunto elastico a perno è semplice, facile da produrre, non richiede lubrificazione, non necessita di sinterizzazione con metallo, è conveniente sostituire il manicotto elastico, non richiede lo spostamento del semigiunto e può compensare il relativo disallineamento dei due alberi e le prestazioni di vibrazione e ammortizzazione.
