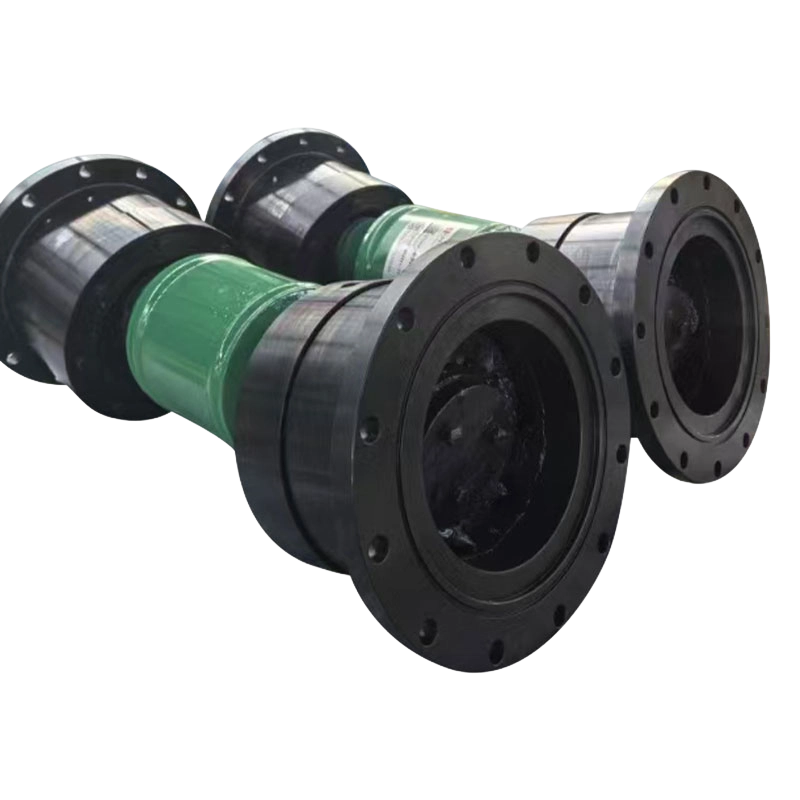

Giunto universale con gabbia a sfere tipo QWL

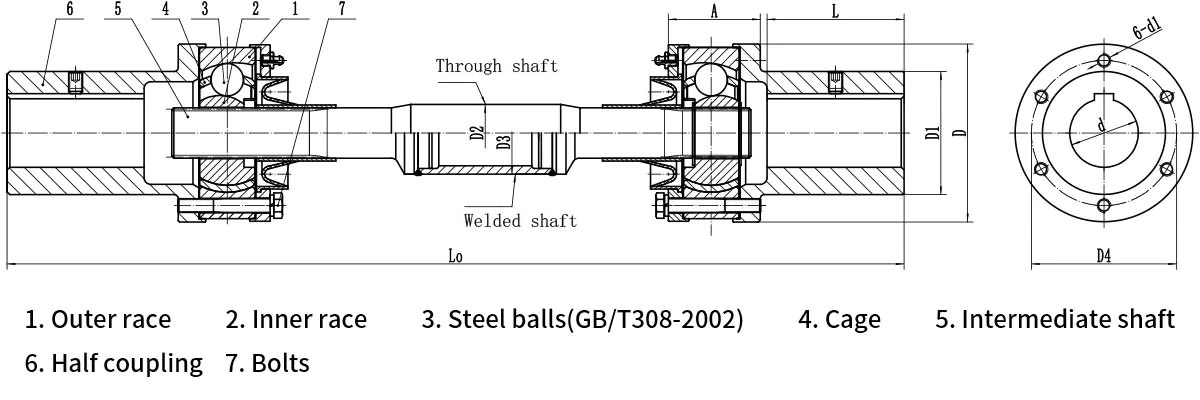

Il Giunto universale con gabbia a sfere serie QWL è un componente di trasmissione di potenza che combina alta precisione con caratteristiche di trasmissione a velocità costante. Il suo vantaggio principale risiede nella capacità di mantenere una rotazione perfettamente sincrona e a velocità costante tra l'albero motore e quello condotto, anche in caso di disallineamento angolare o leggero spostamento; questa prestazione supera notevolmente quella dei giunti universali ad albero trasversale standard. La coppia viene trasmessa tramite il puro movimento rotatorio delle sfere d'acciaio di precisione tra le finestre della gabbia e le piste.

Il series offers nominal torque ratings ranging from 180 N·m to 10,000 N·m and swing diameters between 85 mm and 275 mm, while supporting maximum angular misalignments of 14° to 18°. Thanks to its symmetrical raceway design and stable mechanical structure, the QWL coupling offers robust impact resistance while effectively eliminating speed fluctuations and vibrations during transmission. Widely used in applications requiring exceptional transmission precision—such as metallurgical rolling mill roller tables, CNC machine tool spindles, precision conveyor lines, and the slewing mechanisms of construction machinery—it serves as an ideal connection solution for achieving high-precision motion control under heavy-load operating conditions.
