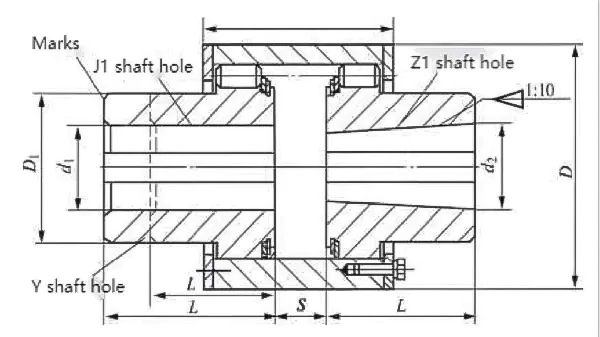

Giunto a ingranaggi con perno elastico con foro conico per albero tipo ZCD (Q/YZ33007X-2018)

Giunto a ingranaggi con perno elastico con foro per albero conico tipo ZCD Caratteristica principale

1. Eccellente adattamento del foro del cono: Un'estremità è un foro dell'albero conico, che viene serrato dalla superficie conica, ottenendo un'elevata precisione di allineamento e una comoda installazione e smontaggio. È adatto per il collegamento diretto con l'albero conico di uscita del motore/riduttore, garantendo una trasmissione della coppia stabile e affidabile.

2. Trasmissione della coppia resistente ed efficiente: L'intervallo di coppia nominale è ampio (fino a diverse centinaia di migliaia N·m), con un diametro di tornitura più piccolo, un volume più piccolo e un peso più leggero a parità di coppia, che può sostituire parzialmente l'accoppiamento a denti.

3. Capacità di compensazione tridimensionale: Il perno elastico e la scanalatura del dente possono compensare le deviazioni assiali (circa 1,5~2,5 mm), radiali (circa 0,3~0,6 mm) e angolari (circa 0,5°), adattandosi agli errori di installazione e alle deformazioni delle condizioni di lavoro.

4. Esente da manutenzione e silenzioso: Il perno in nylon è autolubrificante, non richiede lubrificazione aggiuntiva, è pulito ed ecologico; la struttura è semplice e il perno può essere sostituito rimuovendo la piastra di protezione, con bassi costi di manutenzione.

5. Struttura semplice e fabbricazione facile: Poche parti, nessuna lavorazione di ingranaggi ad alta precisione richiesta, ciclo di produzione breve e costi inferiori.

6. Condizioni di lavoro e limitazioni: L'intervallo della temperatura di lavoro è compreso tra -20 ℃ e 70 ℃, adatto per macchinari generici con carichi da medi a pesanti e frequenti avviamenti e arresti; la riduzione delle vibrazioni e del rumore è nella media, non adatta per occasioni con requisiti rigorosi di controllo delle vibrazioni/rumore, alta velocità o temperature estreme.

7. Protezione da sovraccarico: In caso di sovraccarico, il perno elastico può deformarsi o rompersi per proteggere i principali componenti della trasmissione (come motore, riduttore).
Sommario

Con il foro conico dell'albero si ottengono un allineamento di alta precisione e un comodo montaggio/smontaggio. Dispone inoltre di trasmissione e torsione per carichi pesanti, nonché di compensazione a tre elementi. È esente da lubrificazione e di facile manutenzione, il che lo rende una scelta economicamente vantaggiosa per i sistemi di estensione dell'albero conico per carichi medi e pesanti.
