What Is a Diaphragm Coupling in Ghana's Industrial Drive Systems?

Che cos'è un accoppiamento a membrana nei sistemi di azionamento industriale del Ghana?

A accoppiamento a membrana è un dispositivo meccanico installato tra due estremità dell'albero all'interno di un sistema di azionamento industriale per trasmettere la coppia di rotazione consentendo un certo grado di spostamento angolare, parallelo o assiale tra di loro. Invece di fare affidamento su inserti in gomma o manicotti elastomerici, l'accoppiamento utilizza un disco metallico sottile e sagomato, denominato diaframma, che si flette leggermente per adattarsi al disallineamento mentre il resto del gruppo mantiene una connessione rigida metallo-metallo. Ciò colloca il progetto all'interno del gruppo più ampio di giunti flessibili non elastici, dove la compensazione avviene attraverso il movimento relativo o il gioco tra componenti rigidi invece che attraverso la deformazione elastica del materiale. All'interno dei sistemi di azionamento industriale del Ghana, compresi quelli presenti nei siti minerari, nei cementifici e nelle stazioni di pompaggio, questa costruzione supporta erogazione di coppia costante a velocità di rotazione costanti e carico costante, condizioni che descrivono gran parte dei macchinari industriali in funzionamento continuo.

Poiché il diaframma è realizzato interamente in metallo, non vi è alcun componente in gomma soggetto a graduale indurimento o fessurazione dovuto all'esposizione al calore e all'olio nel tempo. Ciò conferisce al giunto una rigidità torsionale relativamente elevata, il che significa che si verifica una torsione minima tra il lato motore e quello condotto durante il funzionamento, una caratteristica importante quando è richiesta una precisa temporizzazione di rotazione tra le apparecchiature collegate nei sistemi di trasmissione che operano in ambienti industriali difficili.

In che modo il giunto a membrana tipo MPJ con albero intermedio differisce dai modelli standard?

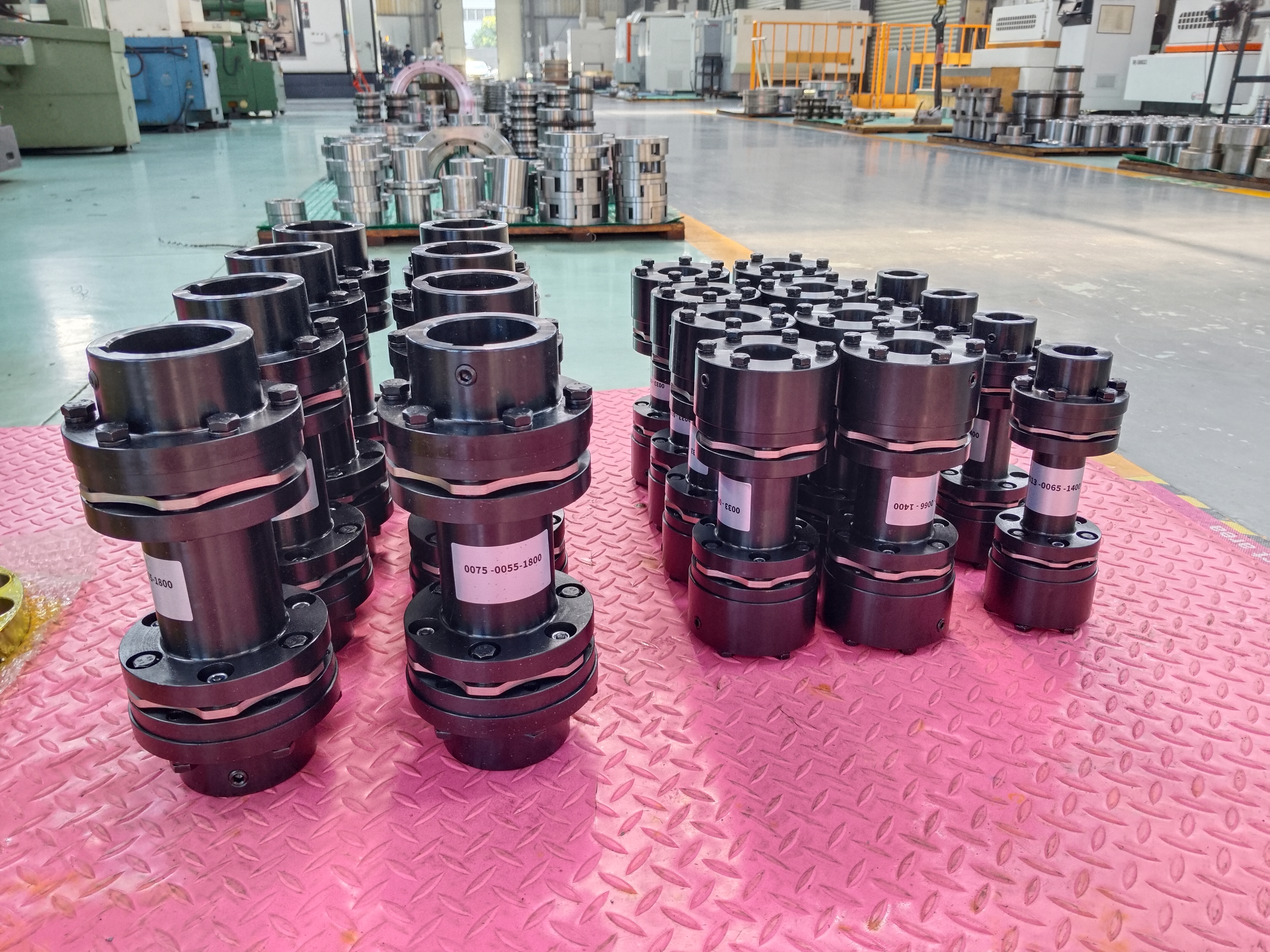

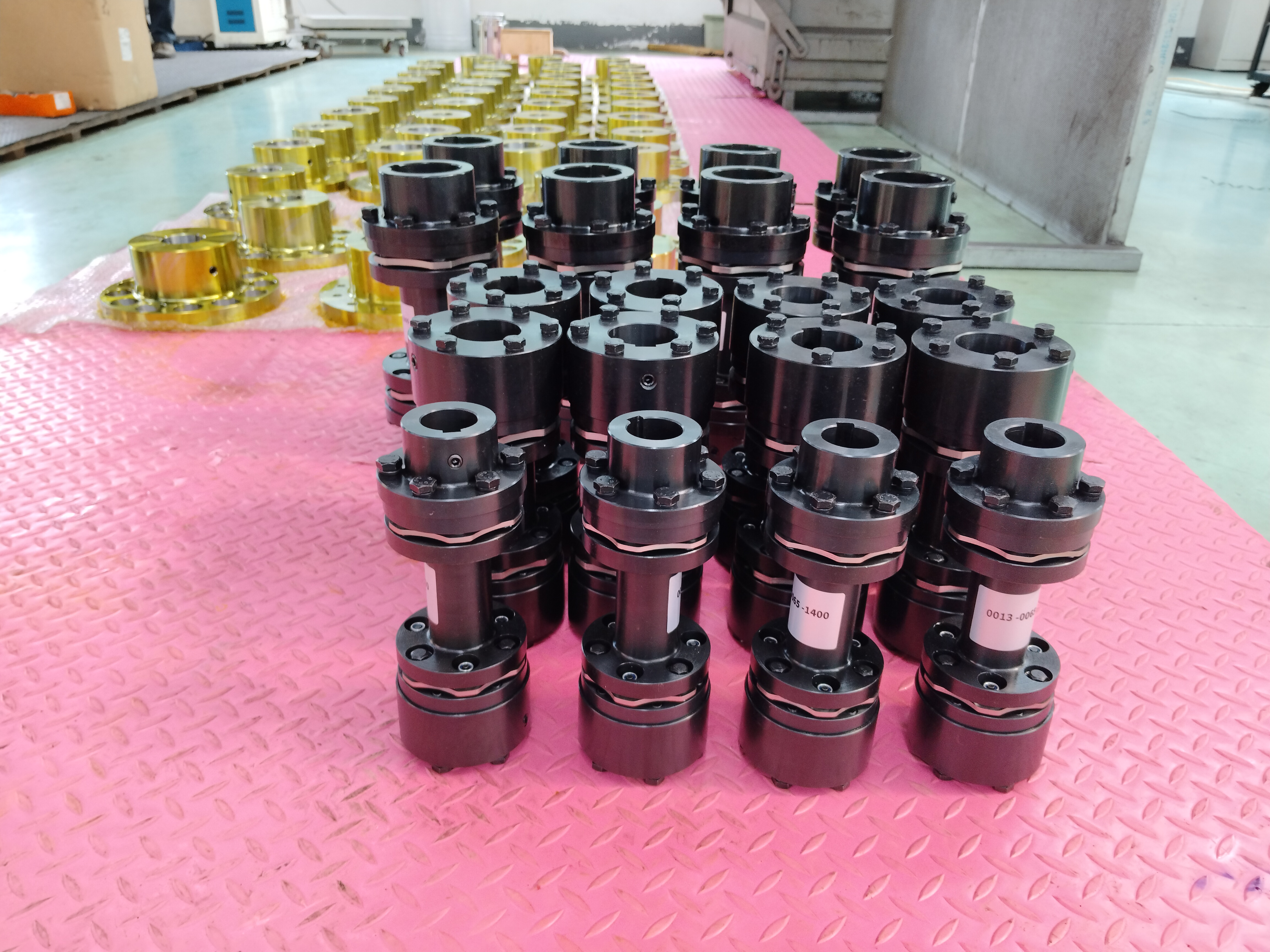

Tra le varianti di giunto a membrana utilizzate nei sistemi di azionamento industriale, il giunto a membrana di tipo MPJ con albero intermedio, costruito secondo la specifica Q/YP 21002X-2018, risponde a un'esigenza ingegneristica specifica: trasmettere la coppia su una distanza maggiore tra due apparecchiature che non possono essere posizionate vicine tra loro. Invece di collegare due gruppi membrana direttamente mozzo a mozzo, questo design inserisce un albero intermedio ad alta resistenza tra due unità membrana, una montata vicino all'attrezzatura di guida e l'altra vicino all'attrezzatura condotta. Questa disposizione consente al giunto di coprire uno spazio di installazione considerevole, correggendo allo stesso tempo lo spostamento diagonale, assiale e parallelo che si sviluppa lungo tale arco a causa della variazione della fondazione o della crescita termica dell'albero.

Rispetto ai giunti a molla a serpente, che utilizzano un elemento elastico metallico a spirale avvolto attraverso i denti del mozzo scanalato per trasmettere la coppia e assorbire parte degli urti, il design del diaframma MPJ si basa su un gruppo diaframma interamente in metallo anziché su un meccanismo a molla e scanalatura. Questa differenza strutturale contribuisce ad una risposta torsionale particolarmente rigida e ad un comportamento di bilanciamento dinamico favorevole, poiché non vi è alcun elemento elastico libero soggetto a spostamento sotto la forza centrifuga a velocità di rotazione più elevate. Il risultato è una trasmissione stabile della coppia anche all'aumentare della velocità dell'albero, insieme a una ridotta sollecitazione meccanica trasferita a cuscinetti e alloggiamenti e una minore tendenza alle vibrazioni durante il funzionamento continuo.

Che ruolo gioca l'albero intermedio nella trasmissione di potenza a lunga distanza?

L'albero intermedio funziona come un elemento di collegamento rigido tra i due gruppi di membrane e la sua lunghezza viene selezionata in base alla distanza fisica tra l'apparecchiatura motrice e quella condotta all'interno del sistema di azionamento. In applicazioni quali sistemi di azionamento di trasportatori in siti di lavorazione del minerale o disposizioni di pompe in cui il motore si trova a una certa distanza dall'unità azionata a causa dei requisiti di layout o di distanza di sicurezza, questo albero consente alla coppia di viaggiare attraverso tale spazio senza richiedere che il motore e la pompa siano posizionati direttamente adiacenti l'uno all'altro. Poiché l'albero stesso è realizzato in acciaio legato ad alta resistenza e dimensionato per resistere alla flessione sotto carico di coppia, mantiene la rettilineità lungo tutta la sua estensione, il che a sua volta aiuta i gruppi diaframma su ciascuna estremità a svolgere la funzione di compensazione del disallineamento come previsto anziché compensare un albero piegato o sottodimensionato.

Perché lo spostamento diagonale, assiale e parallelo è importante nelle installazioni di grandi dimensioni?

Nel corso di un lungo periodo di installazione, piccole variazioni nell'assestamento della fondazione, dilatazione termica dell'albero alla temperatura di esercizio o piccoli errori durante l'allineamento iniziale possono accumularsi in uno spostamento che sarebbe difficile da assorbire per un giunto corto e diretto. I gruppi diaframma posizionati alle due estremità dell'albero intermedio si flettono ciascuno in modo indipendente per correggere il tipo specifico di spostamento che si verifica nel rispettivo punto di connessione, indipendentemente dal fatto che lo spostamento sia angolare, assiale o una combinazione di entrambi. Questo approccio di compensazione distribuita è uno dei motivi per cui il design è adatto a installazioni di grandi dimensioni in cui un singolo punto di accoppiamento sarebbe altrimenti sottoposto a eccessivo stress di flessione.

Quali materiali e fasi di produzione sono coinvolti nella produzione di questi giunti?

I dischi della membrana sono generalmente prodotti in acciaio inossidabile o acciaio legato trattato termicamente, materiali selezionati per la loro capacità di flettersi ripetutamente attraverso numerosi cicli operativi senza sviluppare cricche da fatica. La produzione prevede in genere lo stampaggio di precisione o il taglio laser per formare il profilo del diaframma, seguito da un processo di trattamento termico controllato che imposta le proprietà meccaniche necessarie per prestazioni di flessione a lungo termine. I componenti del mozzo e l'albero intermedio sono lavorati a macchina in acciaio al carbonio o acciaio legato e alesati in base al diametro dell'albero con tolleranze strette, poiché anche una minima imprecisione del foro può introdurre vibrazioni una volta che il gruppo ruota alla velocità operativa all'interno di un sistema di azionamento industriale.

Quali caratteristiche prestazionali ci si dovrebbero aspettare da questo tipo di accoppiamento?

Poiché il gruppo della membrana trasmette la coppia attraverso un contatto continuo metallo-metallo anziché tramite superfici scorrevoli o ingranate, il gioco rimane vicino allo zero per tutta la durata di servizio del giunto. La rigidità torsionale è relativamente elevata, il che significa che il giunto si torce molto poco sotto carico, il che supporta applicazioni in cui i tempi di rotazione tra gli alberi collegati devono rimanere costanti, come gli alberi di trasmissione dei generatori nelle centrali elettriche o gli azionamenti delle pompe dosatrici di precisione. Anche le prestazioni di bilanciamento dinamico tendono ad essere favorevoli, poiché la struttura interamente in metallo evita le irregolarità nella distribuzione della massa che possono verificarsi con design a molla o elastomerici a velocità di rotazione più elevate.

Dove vengono applicati questi accoppiamenti nei sistemi di azionamento industriale del Ghana?

Il settore minerario del Ghana, comprese le attività legate all'oro e al manganese, spesso prevede soluzioni di azionamento di trasportatori e frantoi in cui il posizionamento del motore è dettato dal layout strutturale piuttosto che dalla vicinanza alle apparecchiature azionate, rendendo i progetti di accoppiamento dell'albero intermedio una soluzione pratica per collegare questi componenti distanziati all'interno di un sistema di azionamento più grande. Gli impianti di produzione del cemento applicano soluzioni simili di accoppiamento a lunga portata all'interno dei treni di trasmissione del forno, dove l'espansione termica lungo la lunghezza dell'albero durante i cicli di cottura continui richiede che i gruppi del diaframma correggano lo spostamento che si sviluppa gradualmente durante il funzionamento.

Gli impianti di produzione di energia, compresi gli impianti termici e idroelettrici, utilizzano giunti a diaframma con alberi intermedi per collegare le turbine ai generatori posizionati a una distanza fissa all'interno del layout della centrale elettrica. Anche gli impianti di trattamento dell'acqua e di pompaggio per l'irrigazione applicano questo tipo di accoppiamento in cui il posizionamento della pompa e del motore è separato da requisiti di accesso strutturale o di manutenzione, consentendo alla coppia di viaggiare attraverso lo spazio mentre le sezioni del diaframma gestiscono qualsiasi disallineamento risultante in ciascun punto di connessione.

Cosa è necessario verificare prima di selezionare e installare questo tipo di accoppiamento?

La selezione inizia con la conferma dei requisiti di coppia e velocità di rotazione dell'apparecchiatura collegata rispetto alla capacità nominale del giunto, oltre alla misurazione dell'effettivo campo di installazione in modo che la lunghezza dell'albero intermedio possa essere specificata correttamente per il sistema di azionamento in questione. Il diametro del foro dell'albero e le dimensioni della sede della chiavetta sia sul lato motore che su quello condotto devono corrispondere esattamente ai mozzi di accoppiamento, poiché una connessione montata in modo inadeguato può introdurre vibrazioni indipendentemente da quanto bene sia dimensionato il gruppo diaframma stesso per l'applicazione.
