Giunto elastico a forma di prugna tipo MCS (Q/YM 35014X-2018)

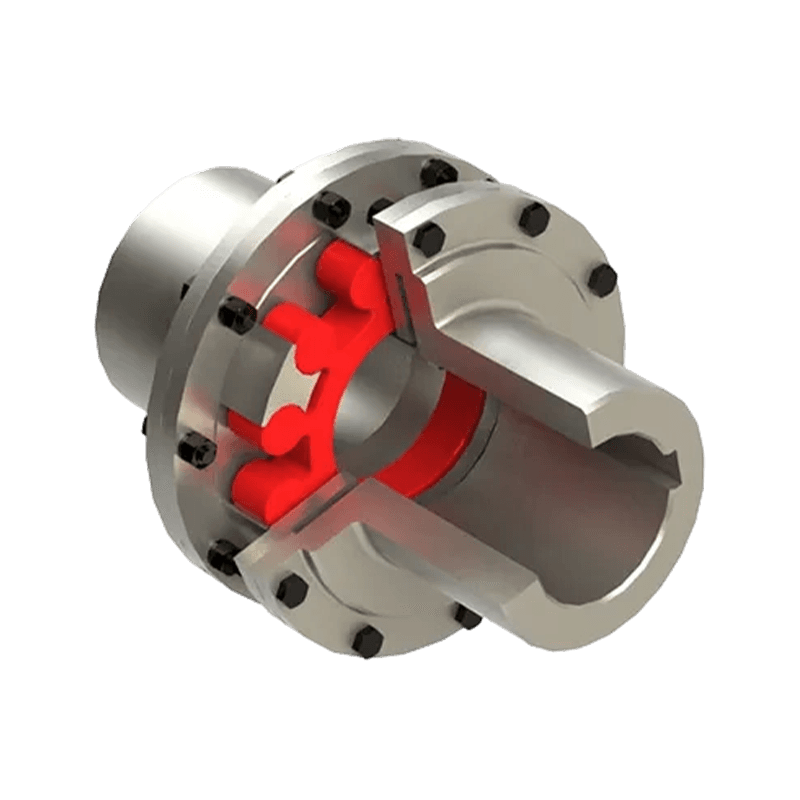

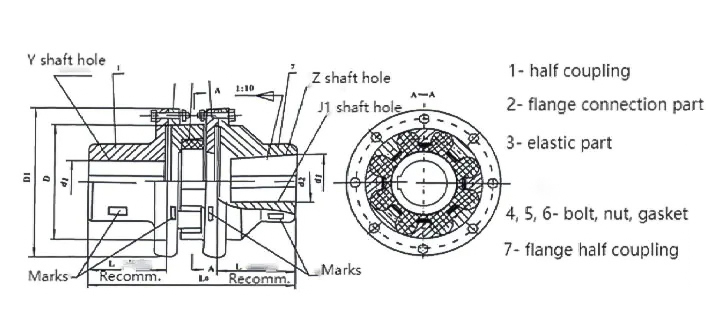

Giunto elastico a fiore di susino tipo MCS (conforme alla norma Q/YM 35014X-2018) presenta una struttura a doppia flangia, costituita principalmente da due semigiunti a flangia con artigli sporgenti, connettori a flangia, elementi elastici a forma di fiore di susino e bulloni, dadi e rondelle abbinati. Il suo vantaggio principale risiede nel fatto che entrambe le estremità sono dotate di flange, che possono essere combinate direttamente con le flange o le superfici di installazione di altre apparecchiature tramite collegamenti bullonati. Questo design non solo migliora significativamente la comodità e la stabilità dell'installazione, ma garantisce anche un'elevata coassialità tra il giunto e l'apparecchiatura attraverso la struttura fisica. Come componente di trasmissione flessibile ad alte prestazioni, utilizza elementi elastici a fiore di pruno posizionati tra gli artigli convessi per ottenere una connessione assiale garantendo al tempo stesso una trasmissione di potenza flessibile e affidabile.

In termini di prestazioni e adattabilità all'applicazione, questo giunto ha una forte capacità di compensazione dello spostamento multidirezionale, che può compensare automaticamente gli offset radiali, angolari e assiali tra i sistemi di alberi attraverso la deformazione fisica degli elementi elastici e l'efficienza di trasmissione può raggiungere oltre il 99%. Le sue eccellenti caratteristiche di ammortizzazione elastica possono assorbire efficacemente vibrazioni e impatti durante il funzionamento, ridurre il rumore meccanico e prolungare la durata dell'apparecchiatura. Allo stesso tempo, le buone prestazioni di isolamento elettrico evitano efficacemente l'impatto delle interferenze elettromagnetiche sul funzionamento del sistema. La serie MCS è adatta per ambienti di lavoro compresi tra -35 ℃ e 80 ℃, con un intervallo di coppia nominale che copre da 28 N · m a 14.000 N · m, una velocità massima consentita di 8.500 giri/min ed è compatibile con vari diametri del foro dell'albero che vanno da 12 mm a 160 mm. Con le caratteristiche di assenza di lubrificazione, manutenzione ridotta e supporto per avviamenti frequenti e rotazione avanti e indietro, questo prodotto è ampiamente utilizzato in settori industriali pesanti come la metallurgia, l'estrazione mineraria, la tutela dell'acqua, il sollevamento e il trasporto e i macchinari per la produzione della carta che richiedono un'affidabilità estremamente elevata.
