Giunto elastico a forma di plus tipo MCL-I (Q/YM 35015X-2018)

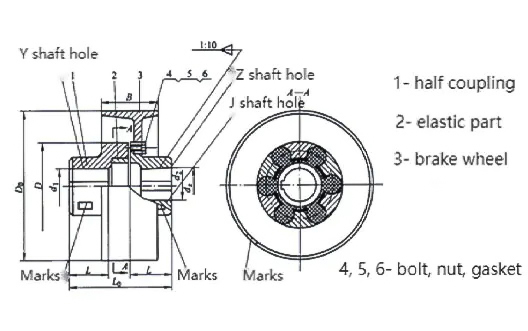

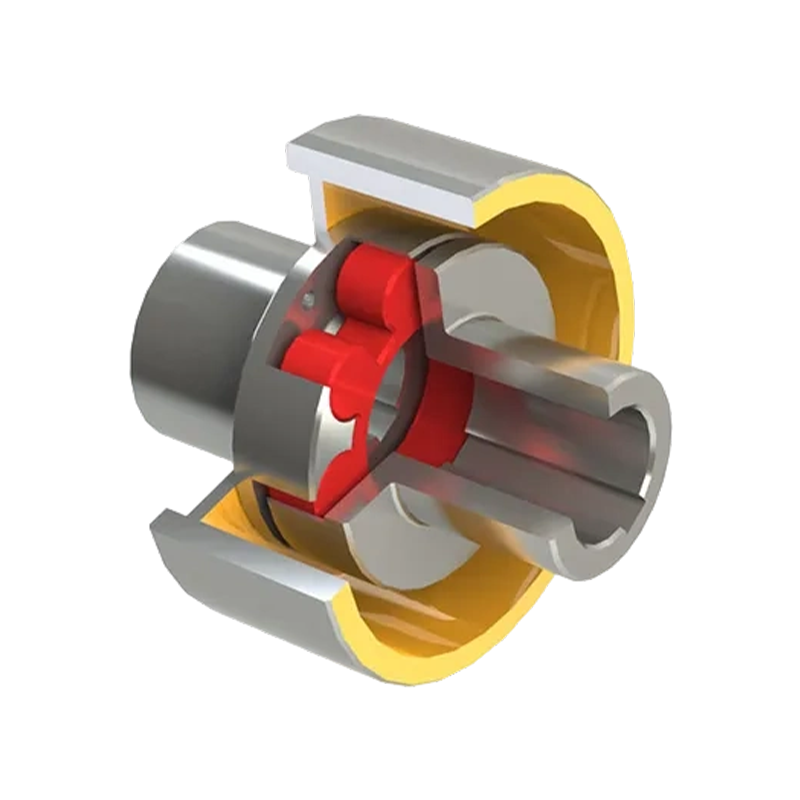

Giunto elastico a forma di fiore di susino MCL-I (conforme alle norme Q/YM 35015X-2018 e GB/T 5272-2002) è un componente meccanico di precisione che integra perfettamente la trasmissione di potenza, le funzioni di frenatura e la protezione dal sovraccarico. La sua caratteristica tecnica più notevole è l'installazione di ruote con freno divise (tipo LMZ-I). Questo design consente al giunto di trasmettere la coppia attraverso l'impegno di compressione radiale tra un semigiunto a artiglio e un elemento elastico a forma di prugna (realizzato in poliuretano o nylon fuso), utilizzando ruote frenanti integrate insieme a freni esterni per ottenere un arresto rapido o un posizionamento preciso dell'attrezzatura. Essendo un tipico prodotto a struttura divisa, non solo ha un'eccellente capacità di compensazione dello spostamento e prestazioni di assorbimento degli urti, ma offre anche buone prestazioni in termini di praticità di manutenzione.

In termini di specifiche tecniche, l'intervallo di coppia nominale della serie MCL-I si estende da 355 N · m a 14.000 N · m, con una velocità massima consentita di 4750 giri/min e può adattarsi a vari diametri del foro dell'albero che vanno da 25 mm a 160 mm. Con questa logica composita di "frenatura della trasmissione", questo prodotto è ampiamente utilizzato in settori industriali pesanti come attrezzature metallurgiche, sollevamento e trasporto, macchinari minerari e strutture portuali che richiedono una sicurezza di frenata estremamente elevata.
