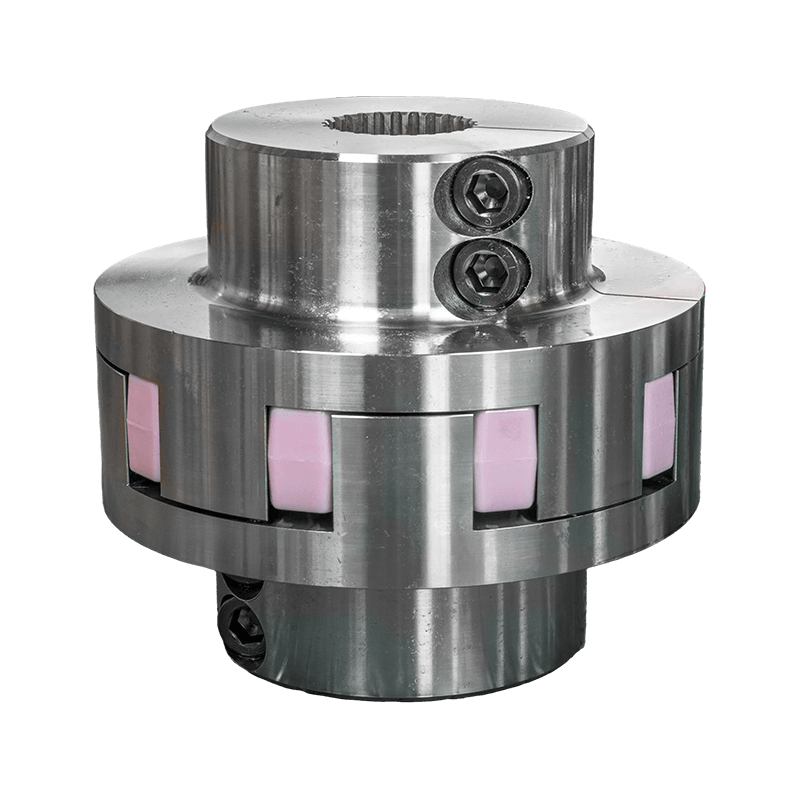

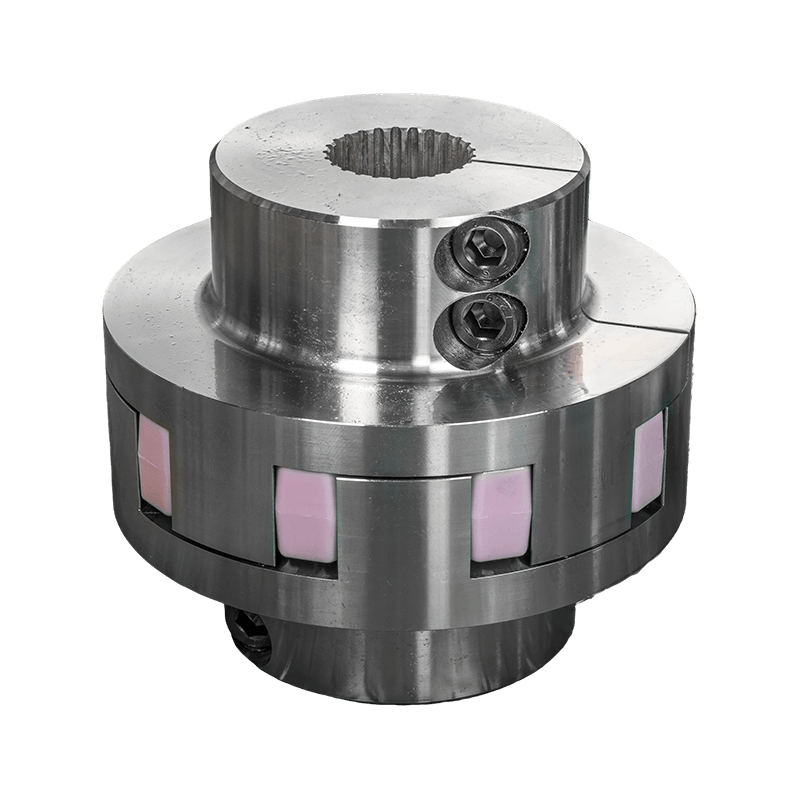

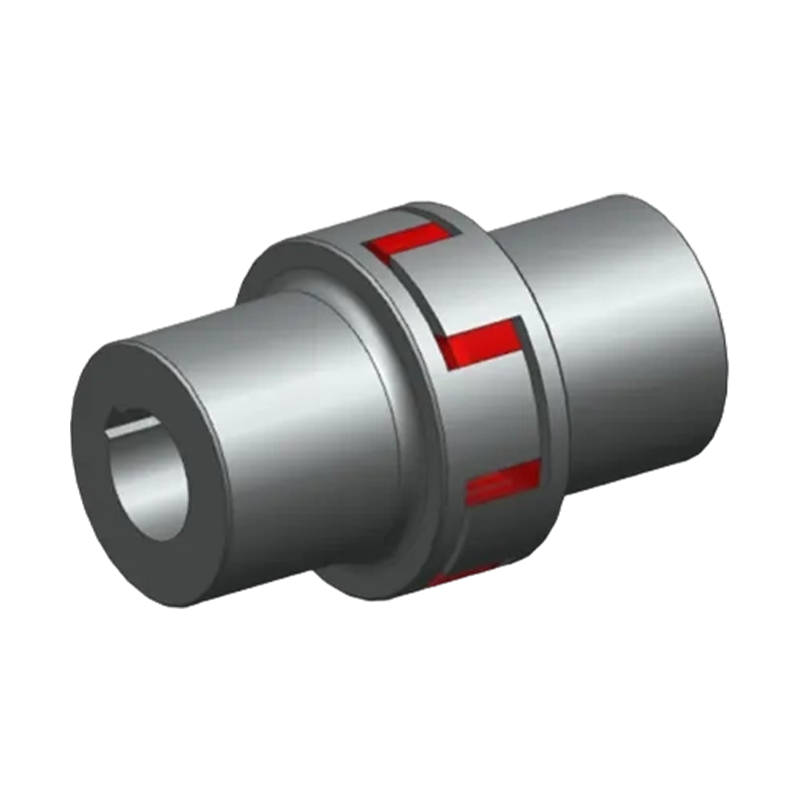

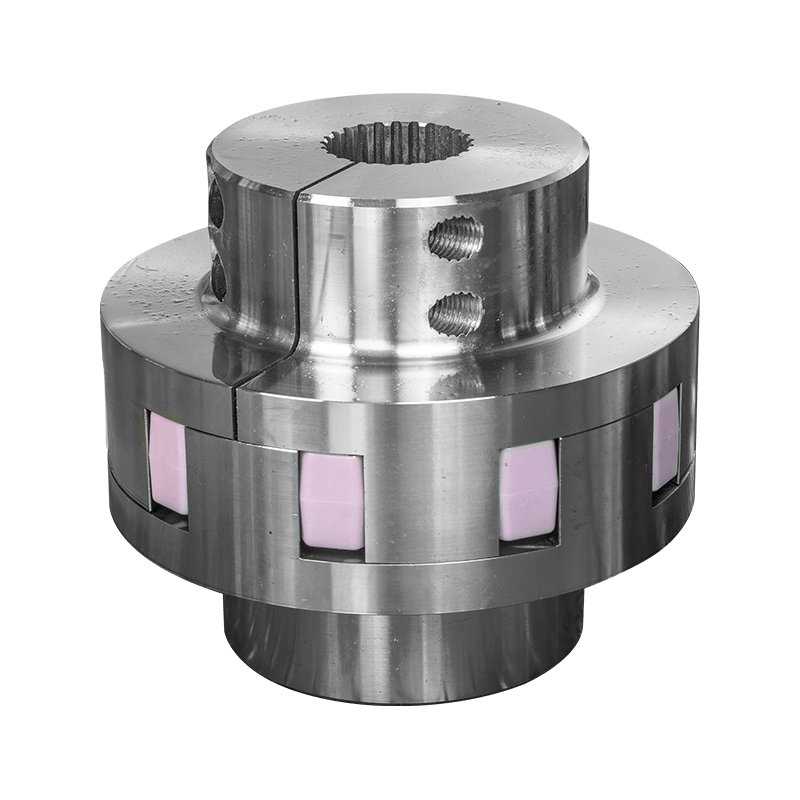

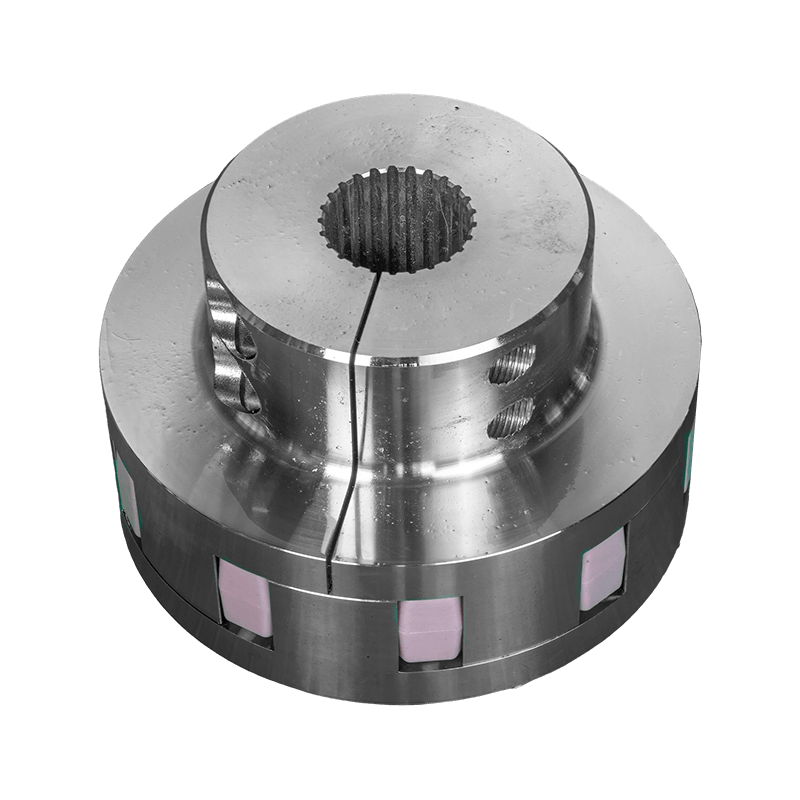

Giunto elastico a stella tipo XC (Q/YX36019X-2018)

Giunto elastico a stella tipo XC (conforme alla norma Q/YX36019X-2018) è anche comunemente indicato come giunto elastico a forma di prugna, giunto ad artiglio o giunto a ragno nelle applicazioni industriali. È un componente di trasmissione efficiente noto per la sua struttura compatta e il basso momento di inerzia. Essendo un prodotto creato da produttori professionali di giunti elastici a forma di prugna sulla base di standard tecnologici di precisione, utilizza tecnopolimeri ad alte prestazioni come componenti elastici, con eccellente ammortizzazione, assorbimento degli urti e resistenza all'usura e può ottenere un funzionamento esente da manutenzione a lungo termine. Il suo principale vantaggio tecnologico risiede nel fatto che il corpo elastico è limitato dal design del blocco ad artigli, evitando efficacemente la deformazione interna causata dai carichi d'impatto e la deformazione esterna causata dalla forza centrifuga; Allo stesso tempo, l'ampia superficie concava dell'uncino convesso riduce significativamente la pressione superficiale che agisce sulla superficie del dente evolvente. Anche in condizioni di sovraccarico, la parte del dente è estremamente difficile da usurare o deformare, riflettendo pienamente la profonda esperienza di Plum Shaped Elastic Coupling Factory nella progettazione meccanica strutturale.

In termini di installazione e prestazioni, il giunto supporta una comoda installazione con inserimento assiale e può mantenere condizioni di lavoro stabili in ambienti difficili che vanno da -35 ° C a 80 ° C. Attraverso fornitori di giunti elastici a forma di prugna di alta qualità, la serie XC dimostra una gamma estremamente ampia di capacità di copertura delle specifiche: la sua coppia nominale va da 20 N · m a 28000 N · m, la velocità massima consentita può raggiungere 19000 giri/min e può adattarsi a vari sistemi di alberi meccanici che vanno da diametri albero da 6 mm a 220 mm. Grazie alla sua robusta efficienza di trasmissione di potenza e all'affidabilità operativa estremamente elevata, questo prodotto è stato ampiamente utilizzato in molteplici settori industriali fondamentali come attrezzature metallurgiche, macchinari minerari, ingegneria per la tutela dell'acqua, sollevamento e trasporto, macchinari per la produzione della carta e strutture portuali.
