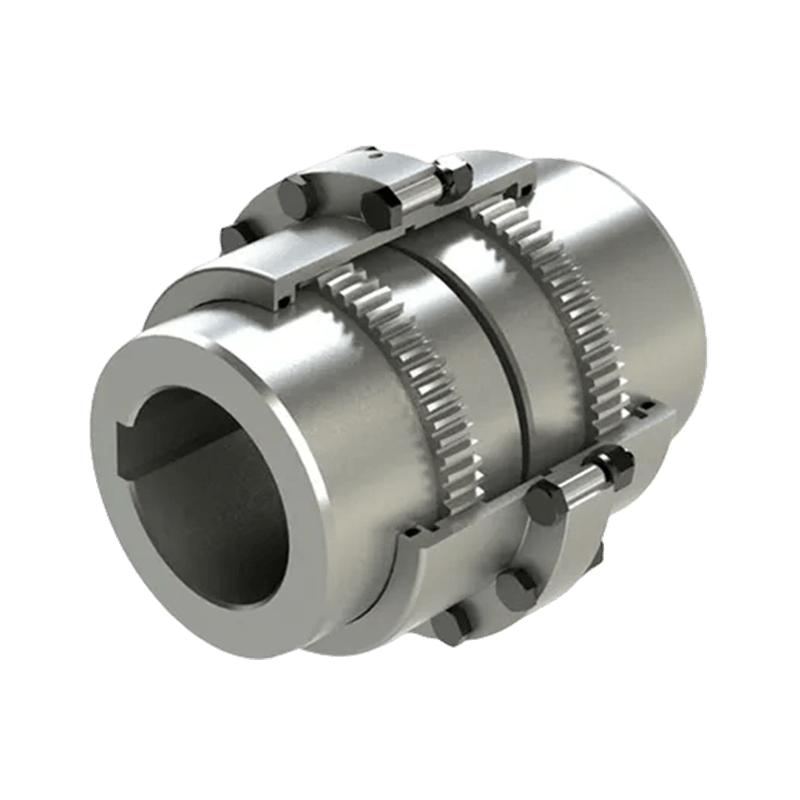

Giunto a ingranaggi del tamburo GC (Q/YG 13010X-2018)

Panoramica del prodotto: Il giunto a ingranaggi a tamburo di tipo GC (standard: Q/YG 13010X-2018) è un dispositivo di trasmissione meccanica robusto ed efficiente appositamente progettato per trasmettere la coppia tra due alberi compensando disallineamenti radiali, assiali e angolari. Questo prodotto è ampiamente utilizzato in varie applicazioni industriali che richiedono una precisione di trasmissione della coppia estremamente elevata grazie alla sua affidabilità e durata superiori.

Caratteristiche principali:

1. Elevata capacità di carico: progettato con precisione, questo giunto può sopportare carichi di coppia estremamente elevati, rendendolo ideale per ambienti industriali pesanti come miniere, acciaierie e produzione di energia.

2. Eccellente flessibilità: il suo esclusivo design flessibile consente lo spostamento angolare, parallelo e assiale tra i due alberi, riducendo efficacemente lo stress sulle apparecchiature collegate e minimizzando il rischio di guasti prematuri delle apparecchiature.

3. Struttura robusta e durevole: costruita con materiali in acciaio o lega di alta qualità, può funzionare stabilmente in condizioni difficili di temperature estreme, ambienti corrosivi e forti vibrazioni.

4. Installazione e manutenzione facili: il processo di installazione è semplice e intuitivo, facilitando una configurazione rapida. Nel frattempo, il suo design robusto riduce al minimo le esigenze di manutenzione, riducendo efficacemente i tempi di inattività e abbassando i costi operativi.

5. Eccellente intercambiabilità: i giunti di tipo GC sono generalmente progettati per essere intercambiabili con altri marchi, consentendo aggiornamenti o sostituzioni delle apparecchiature senza modifiche significative.

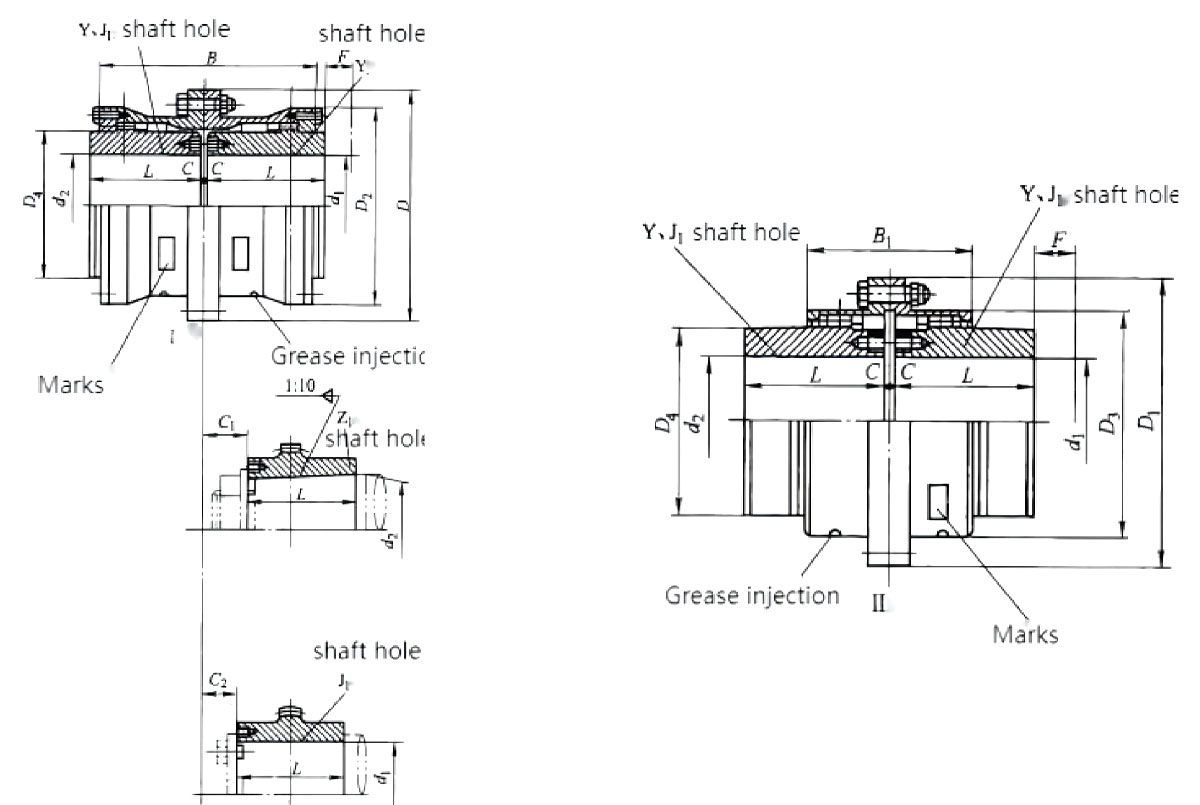

Progettazione strutturale: I giunti di tipo GC utilizzano profili dei denti interni ed esterni lavorati con precisione.

1. Configurazione del foro dell'albero: supporta vari tipi di fori dell'albero, tra cui Y, J1, Z1, ecc., per adattarsi ai diversi requisiti di connessione dell'estremità dell'albero industriale.

2. Sistema di lubrificazione: l'alloggiamento è progettato con fori di iniezione dell'olio dedicati per garantire un'adeguata lubrificazione delle superfici dei denti, prolungandone la durata.

4. Metodo di connessione: vengono utilizzati bulloni ad alta resistenza per collegare in modo sicuro i due semiaccoppiamenti, ottenendo una struttura compatta e stabile.

Specifiche tecniche: La serie di giunti GC copre un'ampia gamma di dimensioni (da GC1 a GC24) da piccole a extra-grandi, soddisfacendo esigenze di trasmissione di varia scala:

1. Coppia nominale (T _n ): Gamma da 800 N·m a 1.400.000 N·m.

2. Velocità consentita ([n]): fino a 7500 giri/min (a seconda del modello).

3. Diametro albero applicabile (d ₁ , d ₂ , d _z ): Adatto per alberi con diametro compreso tra 12 mm e 520 mm.

Applicazioni tipiche: Grazie alle loro elevate prestazioni, i giunti a ingranaggi a tamburo di tipo GC sono ampiamente utilizzati nei sistemi di trasmissione meccanica nei seguenti settori:

Attrezzature metallurgiche e macchinari minerari

Macchine di sollevamento e portuali

Attrezzature per la conservazione dell'acqua e macchinari per la produzione della carta

Compressore, pompa e turbina
