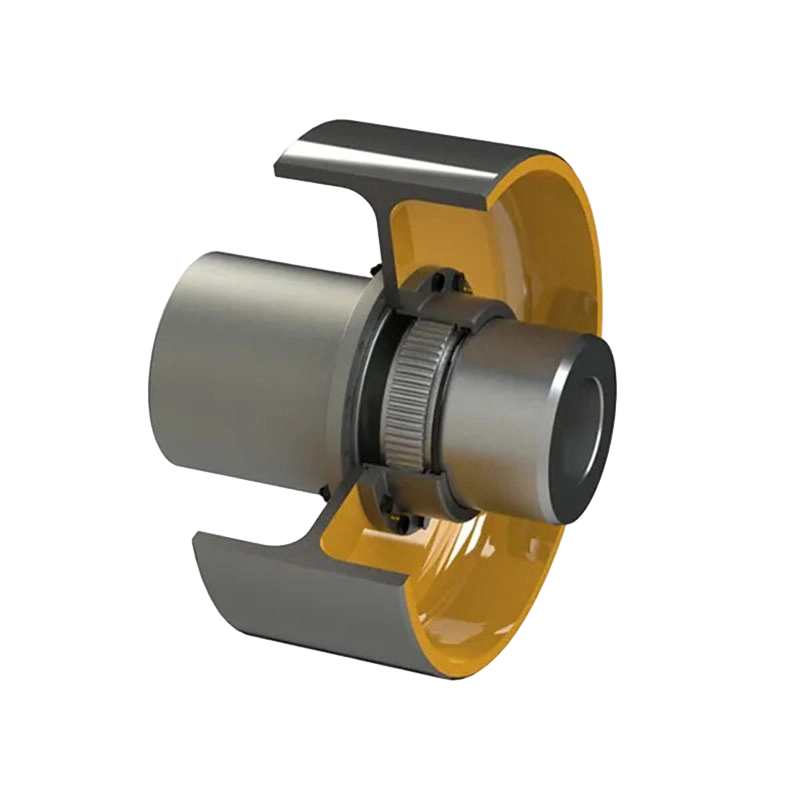

GBLZ Giunto a ingranaggio a tamburo con ruota del freno (Q/YG 11005X-2018)

Panoramica del prodotto:
Il giunto tamburo-ingranaggio della serie GBLZ con ruota del freno rappresenta l'avanguardia dell'innovazione dell'ingegneria meccanica, combinando i tradizionali design dei giunti tamburo-ingranaggio con la tecnologia di frenatura avanzata. Progettato per fornire un'efficiente trasmissione della coppia e precise capacità di frenatura nelle applicazioni industriali, questo prodotto è la scelta ideale per ambienti in cui i requisiti di sicurezza, efficienza e affidabilità sono eccezionalmente elevati.

Caratteristiche principali e vantaggi:

1. Eccezionale trasmissione della coppia e compensazione del disallineamento: Il giunto è caratterizzato da un robusto design dell'ingranaggio a tamburo con dentatura interna che garantisce una trasmissione della coppia senza interruzioni tra gli alberi. Questa struttura non solo supporta carichi di coppia elevati, ma compensa anche i disallineamenti angolari, radiali e assiali, riducendo così lo stress meccanico e prolungando la durata di servizio delle apparecchiature.

2. Funzione di frenata di precisione integrata: Una caratteristica unica di questo prodotto è l'integrazione diretta di una ruota del freno nel meccanismo di accoppiamento. Questo design innovativo consente la decelerazione o l'arresto controllato, sia per rallentamenti graduali durante le operazioni di routine che per arresti immediati in situazioni di emergenza, fornendo un controllo preciso della velocità e migliorando significativamente la sicurezza.

3. Materiali di alta qualità e durata: Realizzato utilizzando acciaio di alta qualità o acciaio legato, il prodotto dimostra eccezionale durata, resistenza alla corrosione e affidabilità, anche in condizioni di carico pesante.

4. Installazione e manutenzione convenienti: Grazie al suo design modulare e facile da usare, il giunto si integra perfettamente nei sistemi esistenti. Il suo processo di manutenzione è semplice e richiede tempi di inattività minimi per ispezione, riparazione o sostituzione, ottimizzando così la produttività complessiva.

Parametri tecnici chiave:
Secondo la documentazione tecnica e le schede tecniche, questa serie comprende vari modelli che vanno dal GBLZ1 al GBLZ14. I parametri chiave includono:

Coppia nominale (Tn): compresa tra 0,63 kN·m (GBLZ1) e 125 kN·m (GBLZ14).
Velocità consentita ([n]): fino a 4.000 giri/min (GBLZ1), con modelli più grandi, come GBLZ14, con velocità nominale di 950 giri/min.
Diametro foro (d1, d2, dZ): supporta un'ampia gamma di dimensioni, con un diametro massimo del foro conico fino a 220 mm.
Diametro ruota freno (D₀): le dimensioni standard includono 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 710 mm e 800 mm.
Massa e momento di inerzia della ruota frenante: ad esempio, una ruota frenante da 160 mm ha una massa di 2,83 kg, mentre una ruota frenante da 800 mm raggiunge una massa di 203 kg.

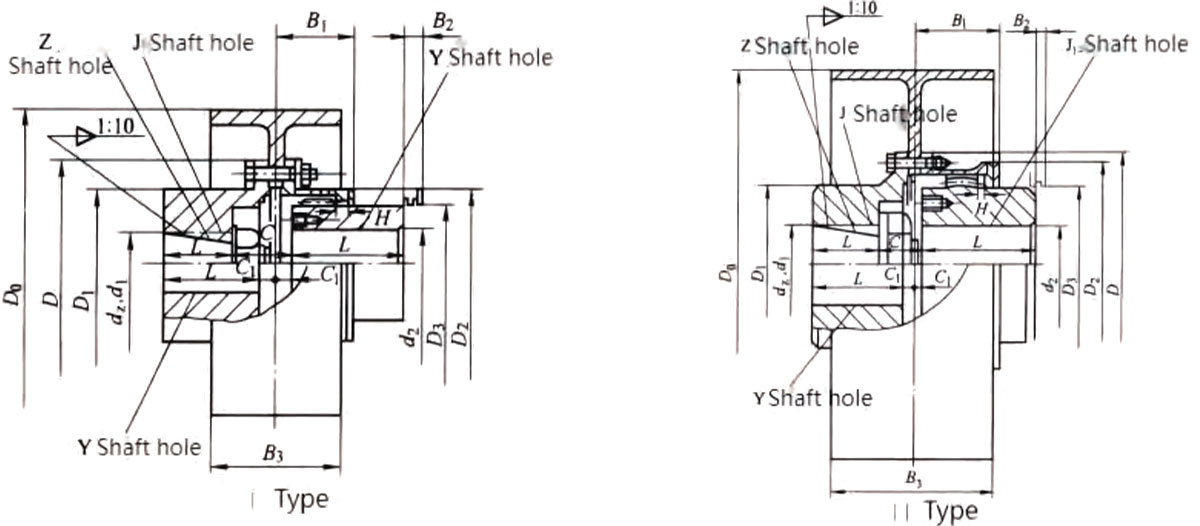

Tipi strutturali:
Questo prodotto è disponibile in due tipi strutturali primari (Tipo I e Tipo II) per soddisfare vari requisiti di installazione. Nel progetto, la dimensione B₂ è specificatamente designata come lo spazio libero necessario per la sostituzione della guarnizione.

Settori applicativi:
Il giunto di tipo GBLZ, prodotto da MCC Heavy Industry Technology (Zhenjiang) Co., Ltd., è ampiamente utilizzato nei seguenti settori:
- Attrezzature metallurgiche e macchinari minerari
- Attrezzature di sollevamento e portuali
- Attrezzature per il trattamento dell'acqua e macchinari per la produzione della carta
