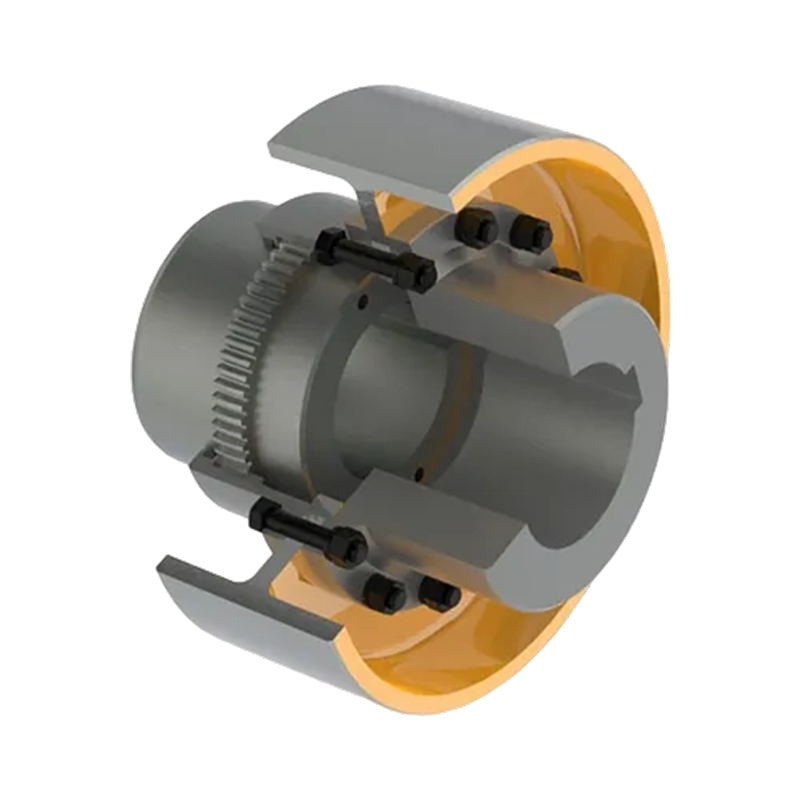

GCL Giunto a ingranaggio per tamburo con ruota del freno (Q/YG 13011X-2018)

Panoramica del prodotto: Il giunto a tamburo di tipo GCL con ruota frenante (standard: Q/YG 13011X-2018) è una soluzione di trasmissione innovativa che integra perfettamente la tecnologia di trasmissione a tamburo ad alta efficienza con la funzione di frenatura. Pur ottenendo un'elevata trasmissione della coppia, questo giunto fornisce un controllo preciso e capacità di decelerazione/arresto per il movimento rotatorio delle apparecchiature industriali attraverso la struttura della ruota frenante integrata.

Caratteristiche principali del design:

1. Trasmissione e frenatura integrate: questo sistema integra perfettamente l'efficienza di trasmissione di un giunto a ingranaggi con la funzione di controllo di una ruota frenante, fornendo una soluzione completa per la trasmissione di potenza e il controllo del movimento nei macchinari industriali pesanti.

2. Ingranaggi a tamburo ad alte prestazioni: la sezione dell'ingranaggio interno è realizzata con materiali ad alta resistenza come acciaio legato, caratterizzato da un'eccellente flessibilità per compensare efficacemente il disallineamento assiale (radiale, assiale e angolare), riducendo così il carico di stress sulle apparecchiature collegate.

3. Controllo preciso della frenata: il design integrato della ruota del freno consente all'attrezzatura di decelerare rapidamente o arrestarsi completamente in base ai requisiti operativi o di sicurezza, migliorando significativamente la sicurezza e la flessibilità del sistema di trasmissione.

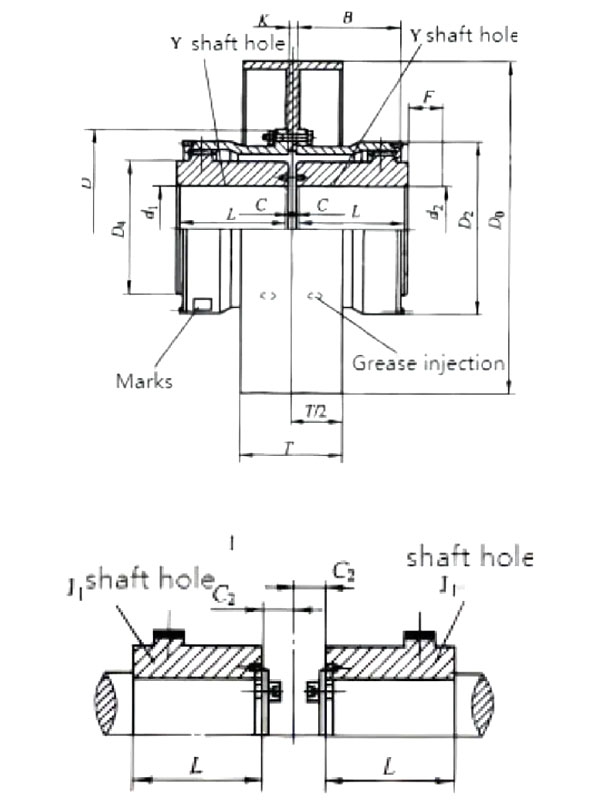

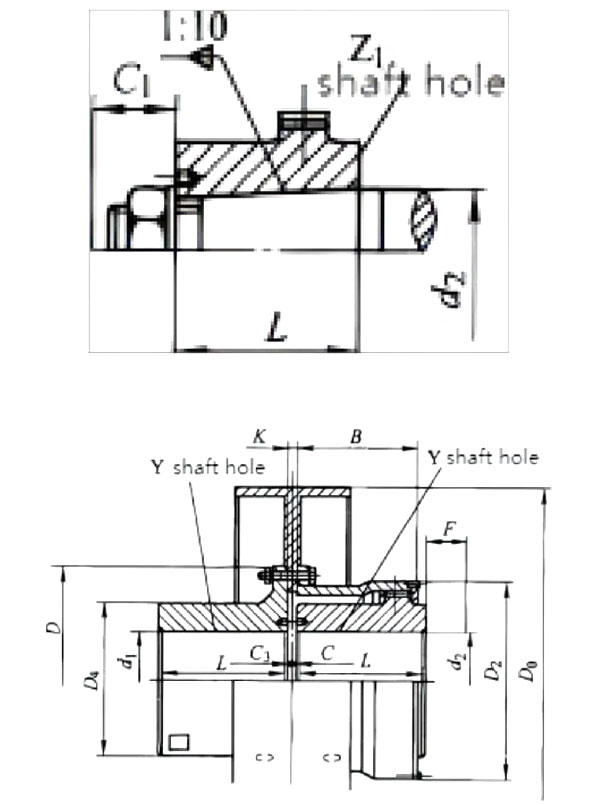

4. Diverse forme strutturali: Come mostrato nei disegni tecnici, questa serie offre due principali disposizioni strutturali: GCL-I e GCL-II, per adattarsi alle diverse esigenze di spazio e installazione.

5. Comodo sistema di lubrificazione: l'alloggiamento è dotato di una porta di iniezione dell'olio dedicata per una facile manutenzione ordinaria della lubrificazione, garantendo l'affidabilità a lungo termine dei denti degli ingranaggi.

6. Specifiche tecniche e parametri: i giunti della serie GCL coprono una varietà di specifiche da GCL1 a GCL14, soddisfacendo un'ampia gamma di requisiti di coppia industriale:

1. Coppia nominale (T _n ): Ampio intervallo, da 800 N·m a 180.000 N·m.

2. Velocità consentita ([n]): fino a 4000 giri/min (a seconda delle specifiche).

3. Diametro della ruota del freno (D ₀ ): Sono disponibili diverse dimensioni standard di ruote freno, con diametri che vanno da 160 mm a 800 mm.

4. Compatibilità del foro dell'albero: supporta vari tipi di foro dell'albero come Y, J1 e Z1, con un'ampia gamma di diametri dell'albero compatibili (minimo 12 mm, massimo fino a 260 mm).

Valore e campi dell'applicazione: Grazie alla combinazione di trasmissione per carichi pesanti e caratteristiche di frenata precise, questo prodotto è la scelta ideale per le apparecchiature nei seguenti campi con requisiti estremamente elevati di sicurezza e durata:

1. Sistemi di trasporto: come l'azionamento e la frenatura di emergenza di nastri trasportatori di grandi dimensioni.

2. Macchinari pesanti: compresi frantoi, miscelatori, mulini, ecc.

3. Attrezzature industriali speciali: ampiamente utilizzate nelle industrie metallurgiche, minerarie, di sollevamento, portuali e di macchinari per la tutela dell'acqua.

Installazione e manutenzione: Questo giunto è caratterizzato da un design intuitivo, che semplifica il processo di installazione e mira a ridurre al minimo i tempi di fermo delle apparecchiature. Ispezioni visive regolari e il rifornimento di grasso possono prolungare efficacemente la durata di servizio del sistema e ridurre i costi operativi complessivi.
