Tipo GAPK con giunto a ingranaggi con tamburo a disco (Q/YG 12009X-2018)

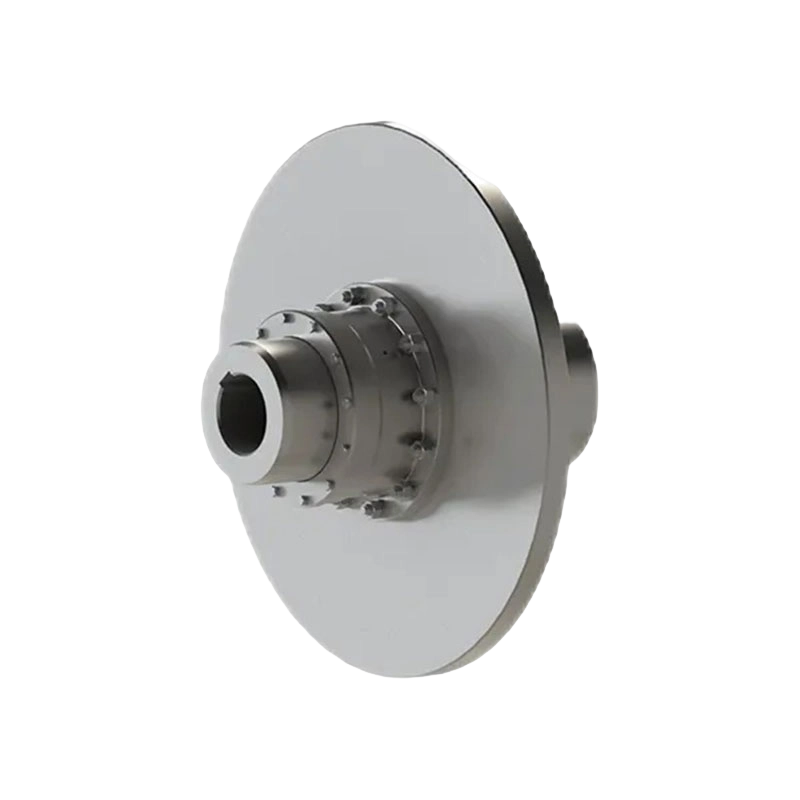

Panoramica del prodotto: Il giunto a tamburo tipo GAPK con disco freno (standard: Q/YG 12009X-2018) è un dispositivo di trasmissione appositamente progettato per l'uso con freni a disco. Questo prodotto supporta la rotazione bidirezionale, soddisfacendo i requisiti di trasmissione di potenza e frenatura in condizioni di lavoro complesse.

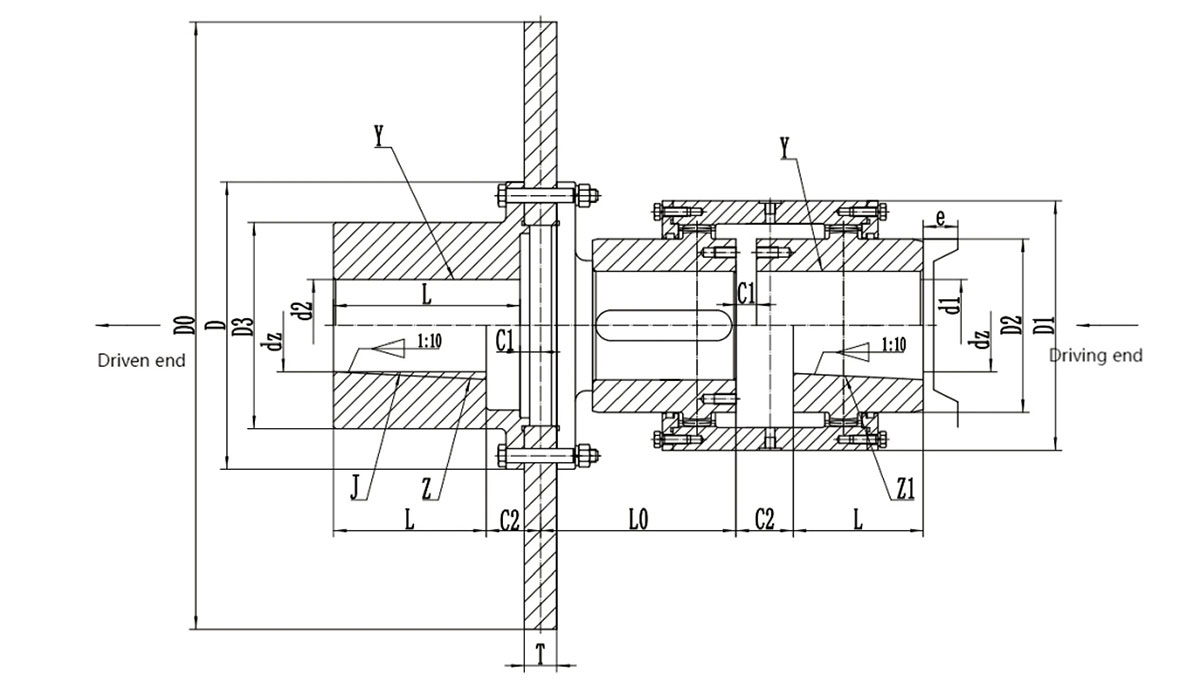

Caratteristiche strutturali:

1. Struttura dell'ingranaggio a doppio tamburo: possiede un'eccellente capacità di compensazione dello spostamento, compensando efficacemente un ampio disallineamento assiale.

2. Disposizione ottimizzata del disco freno: il disco freno è montato sull'estremità condotta del giunto, con il semigiunto che sostiene completamente il peso, il carico di lavoro frenante e le vibrazioni del disco freno. Questo design migliora significativamente le prestazioni di ingranamento degli ingranaggi del tamburo durante la frenata, migliorando la stabilità del sistema di trasmissione.

3. Design con montaggio a inserto: il disco freno adotta una struttura con montaggio a inserto, consentendo agli utenti di sostituire rapidamente il disco freno senza smontare l'attrezzatura di trasmissione, riducendo notevolmente i tempi di manutenzione.

4. Struttura compatta e dissipazione del calore: il design strutturale complessivo è scientificamente compatto e fornisce eccellenti condizioni di raffreddamento e dissipazione del calore per il disco freno, garantendo prestazioni affidabili in caso di funzionamento prolungato ad alta intensità.

Vantaggi principali:

1. Elevata sicurezza: la coppia frenante massima del giunto non è limitata dalla sua stessa resistenza strutturale, garantendo prestazioni sicure e affidabili.

2. Elevata capacità di carico: particolarmente adatta per applicazioni pesanti con frequenti cambi di carico, velocità e direzione.

3. Configurazioni versatili: offre varie combinazioni di fori dell'albero (ad esempio Y-Y, J1-J1, Z-Z, Z1-Z1, ecc.) per adattarsi ai diversi requisiti di interfaccia industriale.

Specifiche tecniche:

1. Coppia nominale (T _n ): da 630 N.m a 112.000 N.m.

2. Velocità consentita (n): da 1200 giri/min a 4000 giri/min (a seconda del modello specifico).

3. Coppia frenante massima (T _m ): non deve superare il doppio della coppia nominale (ovvero T _m ≤ 2T _n ).

4. Dimensioni: copre varie dimensioni da GAPK1 a GAPK14, adattabili a un'ampia gamma di diametri dei fori dell'albero.

Aree di applicazione: Questa serie di prodotti è ampiamente utilizzata nelle industrie di macchinari pesanti con requisiti estremamente elevati di precisione di trasmissione e affidabilità di frenata, tra cui: attrezzature metallurgiche e minerarie; Macchine di sollevamento e portuali; Attrezzature per la conservazione dell'acqua e la produzione della carta.
