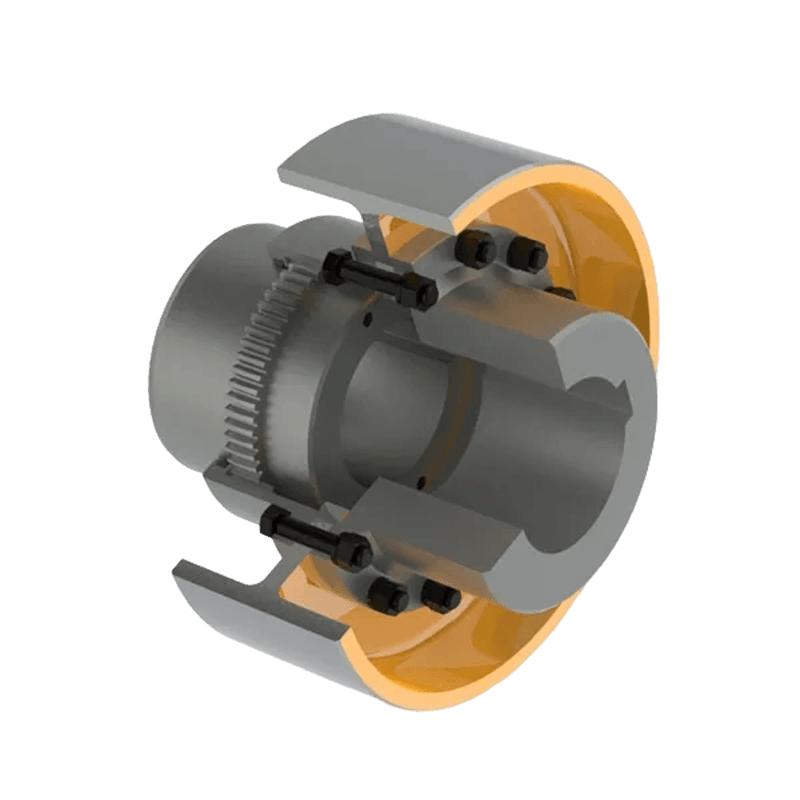

GBL Giunto a tamburo con ruota del freno (Q/YG 11004X-2018)

Panoramica del prodotto:

Il giunto a ingranaggi a tamburo della serie GBL con ruota del freno è un componente di trasmissione meccanica specializzato progettato per facilitare un'efficiente trasmissione della coppia tra alberi rotanti, integrando al contempo una ruota del freno per fornire ulteriore controllo di sicurezza e capacità di frenata. Questo prodotto combina l'affidabilità intrinseca dei tradizionali giunti a ingranaggi a tamburo con la funzionalità di frenatura, rendendolo la scelta ideale per garantire un controllo preciso e sicurezza operativa nei moderni macchinari industriali.

Caratteristiche strutturali e prestazionali:

1. Struttura avanzata dell'ingranaggio a tamburo: L'accoppiamento presenta un design a tamburo interno robusto e durevole, che trasmette potenza attraverso l'ingranamento preciso dei denti degli ingranaggi interni finemente lavorati.

2. Compensazione del disallineamento multidimensionale: Questo design esclusivo compensa efficacemente i disallineamenti angolari, radiali (paralleli) e assiali tra gli alberi collegati. Assorbendo le deviazioni causate da tali disallineamenti, riduce significativamente lo stress sulle apparecchiature collegate, prolungando così la durata dell'intero sistema di trasmissione.

3. Integrated Braking Functionality: Integrando direttamente una ruota frenante nella struttura del giunto, l'unità consente la decelerazione controllata o l'arresto di emergenza degli alberi rotanti. Questa funzionalità è fondamentale per le applicazioni che richiedono un controllo preciso della velocità o funzionalità di frenata di sicurezza di emergenza.

4. Materiali ad alta resistenza e durata: Realizzato in acciaio o acciaio legato di alta qualità, il prodotto presenta un'eccezionale resistenza all'usura, alla fatica e alla corrosione, consentendogli di resistere a operazioni pesanti e ad ambienti industriali difficili.

5. Modular Design and Ease of Maintenance: Il giunto presenta una costruzione modulare che semplifica il processo di installazione. Il suo design dà priorità alla facilità di manutenzione, facilitando ispezioni rapide, sostituzioni di guarnizioni o riparazioni di componenti per ridurre al minimo i tempi di fermo delle apparecchiature.

Specifiche tecniche principali:

1. Intervallo di dimensioni: La serie di prodotti offre una gamma completa di modelli, che va da GBL1 a GBL14.

2. Capacità di coppia: La gamma di coppia nominale (Tn) è ampia e copre capacità da 0,63 kN·m a 125 kN·m.

3. Velocità operativa: Dimostrando un'eccellente stabilità alle alte velocità, il giunto supporta una velocità di rotazione massima consentita fino a 4000 giri/min (a seconda del modello specifico).

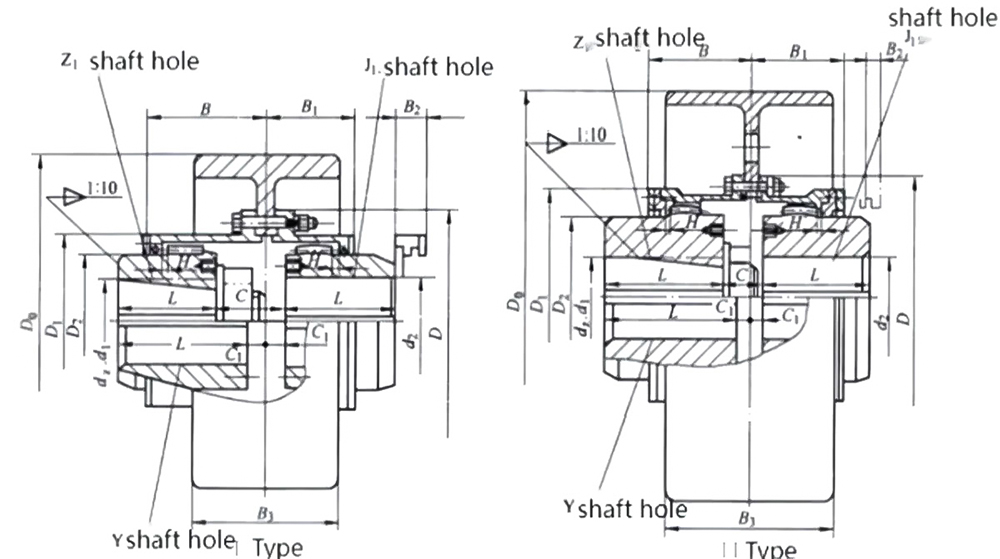

4. Adattabilità del foro: Supporta varie configurazioni del diametro del foro (d1, d2, dz), con un diametro massimo del foro che raggiunge 250 mm. Su richiesta sono disponibili anche fori conici che supportano un diametro massimo fino a 220 mm.

Caratteristiche fisiche:

A seconda delle specifiche del modello specifico, il peso proprio del prodotto varia da 7 kg a 850 kg, in grado di soddisfare i diversi requisiti di trasmissione di potenza delle apparecchiature industriali che vanno dalle applicazioni leggere a quelle pesanti.

Campi di applicazione primari:

Caratterizzati dalla robusta trasmissione della coppia e dalle precise capacità di frenatura, questa serie di giunti è ampiamente utilizzata nei macchinari e nelle attrezzature pesanti dei seguenti settori:

1. Metallurgy and Mining Machinery

2. Attrezzature di sollevamento e trasporto

3. Macchine portuali e idrauliche

4. Attrezzature per l'industria della carta

Grazie alla sua struttura robusta, alle eccezionali capacità di compensazione del disallineamento e all'avanzata tecnologia di frenatura integrata, il giunto tamburo-ingranaggio di tipo GBL con tamburo del freno offre una soluzione completa per i moderni sistemi di trasmissione industriale, combinando alta efficienza, sicurezza e durata in un unico pacchetto.
